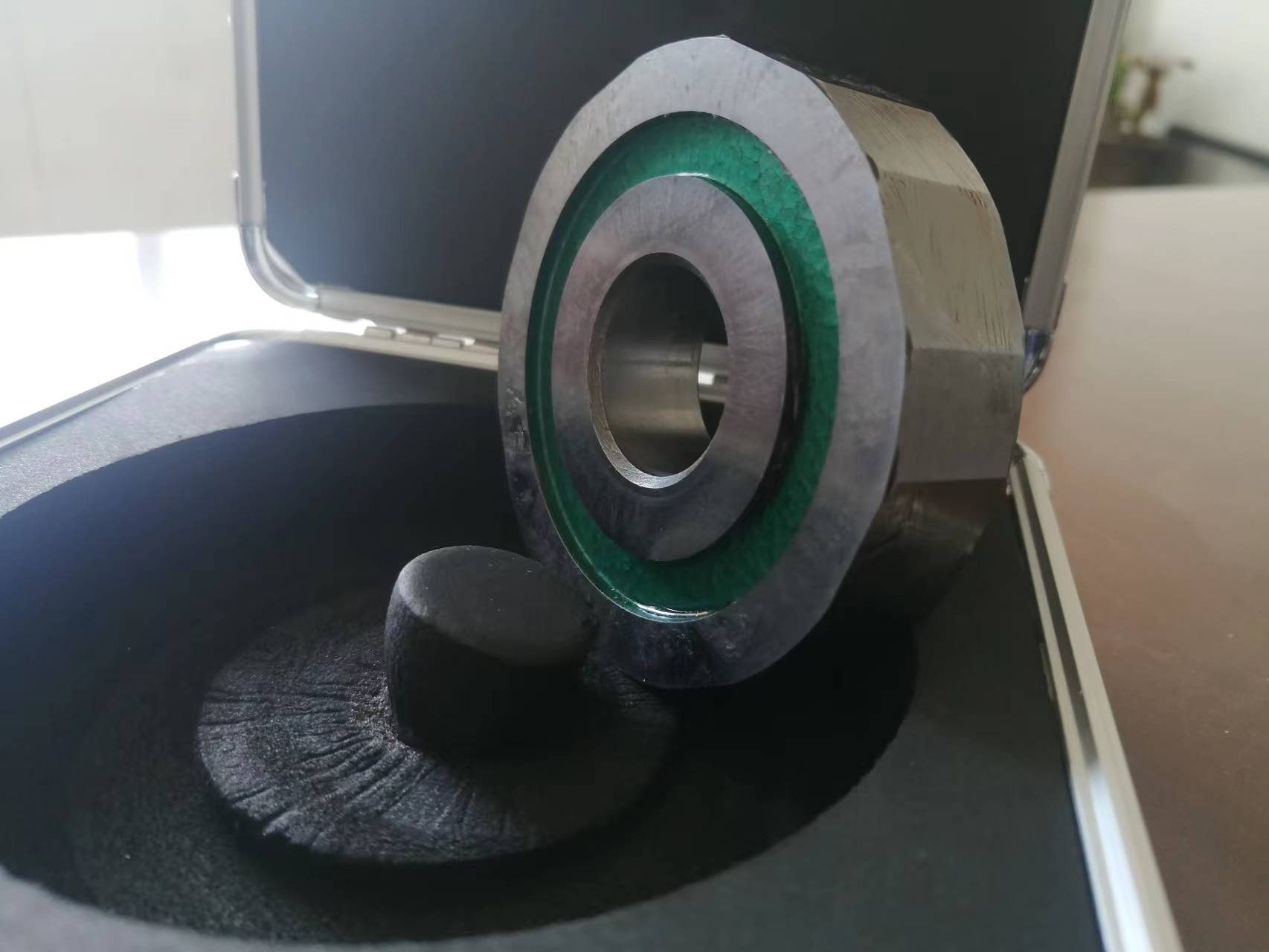

金屬多面棱體是一種高精度標準器具，它主要用于檢定光學分度頭.分度臺.測角儀等圓分度儀器的分度誤差，在高精度的機械加工或測量中也可以作為角度的定位基準。它分為偶數面和奇數面兩種，前者的工作角為整度數，他用于檢定圓分度器具軸系的大周期誤差，還可以進行對徑測量，而后者的工件角為非整度數，它可綜合檢定圓分度器具軸系的大周期誤差和測微器的小周期誤差，能較正確地確定圓分度器具的不確定度。

基本參數情況：

棱體厚度： 17mm

回轉中心孔徑： φ25mm

材 料： GCr15

硬 度： HRC62—65

工作面平面度： 0級：0.03um；1級：0.05um；2級：0.1um

工作面對基準面的垂直度： 0級：5″；1級：10″；2級：20″

工作面表面粗糙度： Ra≤0.025um

上表面與基準面平行度： 2um

工作角偏差： 0級：±1″ 1級：±2″ 2級：±5″

工作角測量不確定度： 0級：0.2″ 1級：0.5″ 2級：1.0″

工作面有效工作面積： S≥φ15mm的圓面積

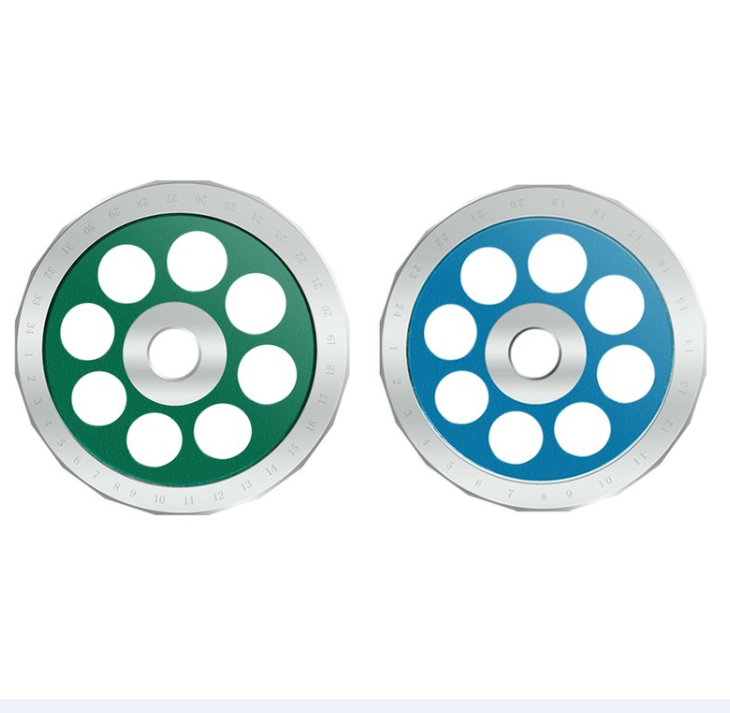

工作角的理論角值：

1.正8面棱體：相鄰兩工作角的理論角值為45°

2.正9面棱體：相鄰兩工作角的理論角值為40°

3.正12面棱體：相鄰兩工作角的理論角值為30°

4.正16面棱體：相鄰兩工作角的理論角值為22.5°

5.正24面棱體：相鄰兩工作角的理論角值為15°

6.正36面棱體：相鄰兩工作角的理論角值為10°

多面棱體使用的注意事項

多面棱體一般要與自準直儀配合使用。以自準直儀的光軸模擬工作面的中心法線。由于棱體存在著工作面平面度誤差和工作面與定位面的垂直度誤差，為了保證精度，在使用棱體時，請注意以下幾方面的安裝調整：

1. 多面棱體的回轉中心應與被測裝置的回轉中心盡可能重合，高精度檢測時應小于0.02mm。

2. 自準直儀的光軸應垂直于被測裝置的回轉的軸線，并應盡量通過回轉軸線。

3. 自準直儀視場中的刻度方向（即敏感方向）應垂直于被測裝置的回轉軸線。

多面棱體保養維護

1. 使用多面棱體前，用航空清洗劑將棱體工作面上油污清除，然后用干凈的稠布或麂皮擦干凈。

2. 使用多面棱體過程中，應戴汗布手套，輕拿輕放，避免手接觸工作面。

3. 清洗多面棱體禁止使用有機溶劑，因其會吸附空氣中水分，腐蝕多面棱體工作面。

4. 多面棱體應在干燥、清潔的環境中使用。

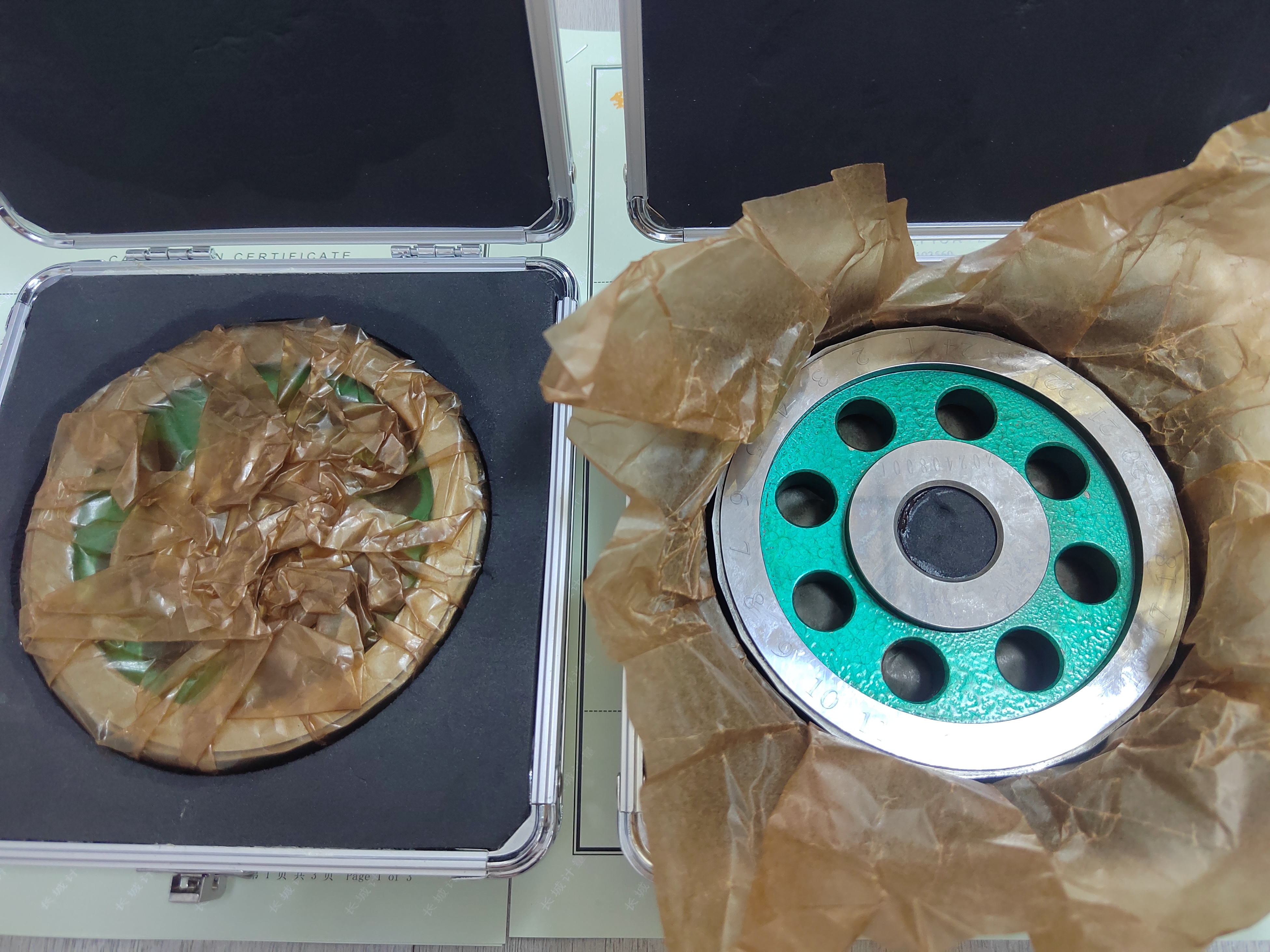

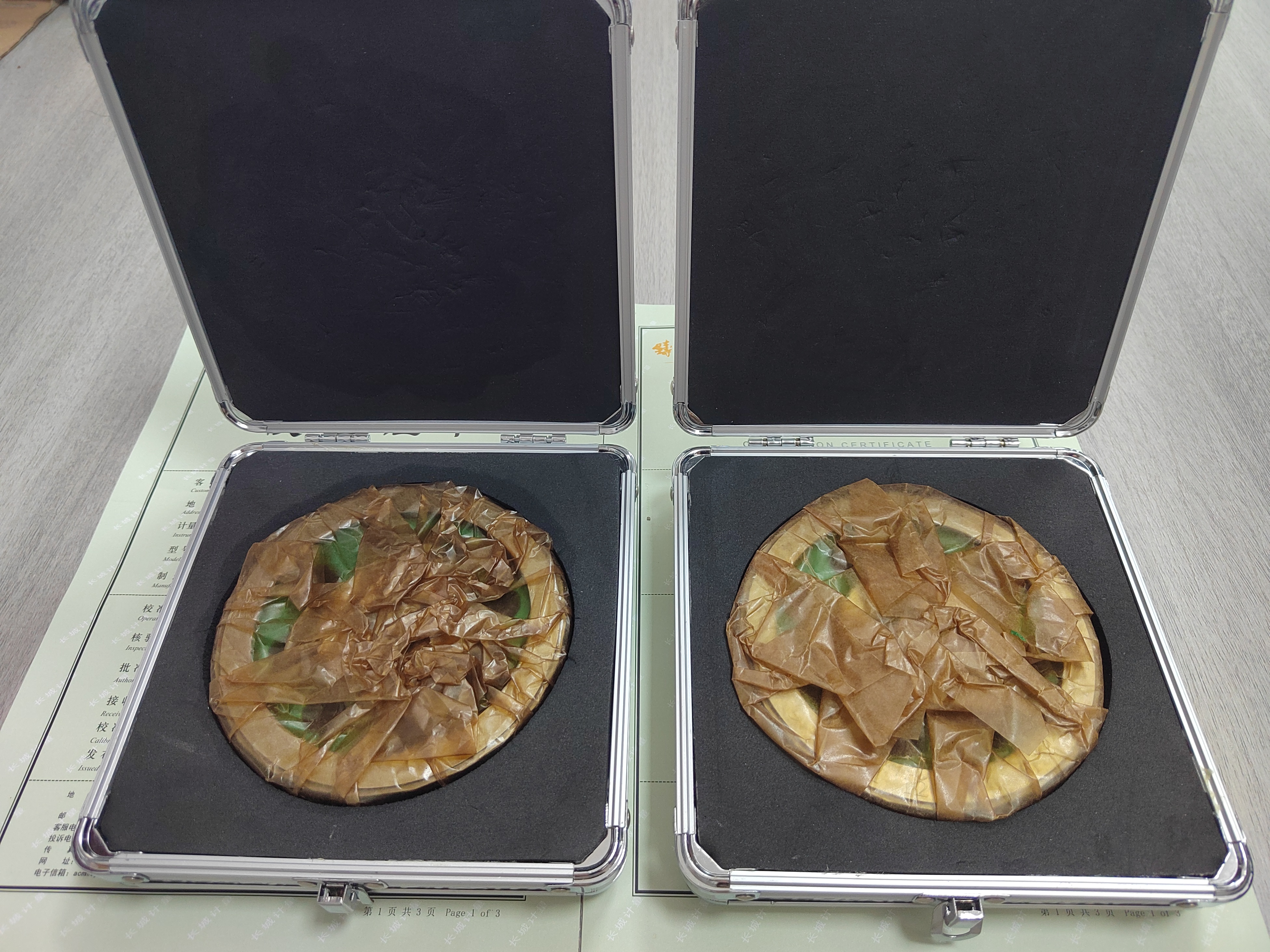

5. 使用多面棱體后應及時清洗擦凈，放入干燥器內或油封存放在干燥處妥善保管，切勿碰撞、劃傷及銹蝕。

6. 多面棱體在運輸時，必須保證不受碰傷、雨淋、無腐蝕性物品及有害氣體的侵蝕。

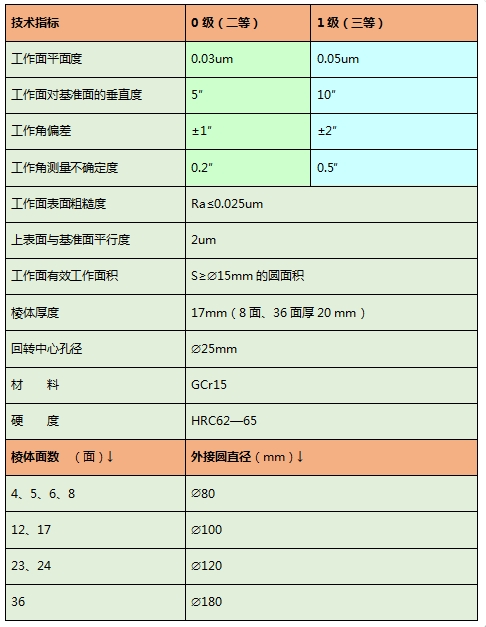

規格及技術指標（僅供參考）
