測量空載電壓和空載電流的目的是什么？

測量空載電壓和空載電流的目的是什么？

Time: 2024-09-03 Hits:

測量空載電壓和空載電流是評估變壓器性能和質量的重要環節，這些測量結果可以揭示變壓器在無負載條件下的工作狀態和特性，從而為設計、制造和運行維護提供關鍵的數據支持。以下是測量空載電壓和空載電流的主要目的：

1.驗證變壓器設計參數：

當變壓器的空載損耗較小時，空載電壓基本等于感應電勢，初級和次級的空載電壓之比等于其匝數比。通過測量空載電壓，可以驗證變壓器設計的匝數比是否符合設計要求，確保變壓器在額定工作條件下能提供準確的電壓變比。

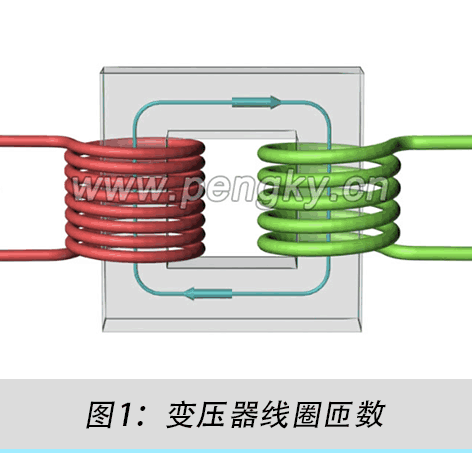

2.評估線圈質量和匝數：

空載電壓與變壓器線圈的匝數密切相關，通過測量空載電壓，可以檢查線圈匝數是否正確，線圈繞制工藝是否符合標準，從而評估線圈的制造質量和一致性。

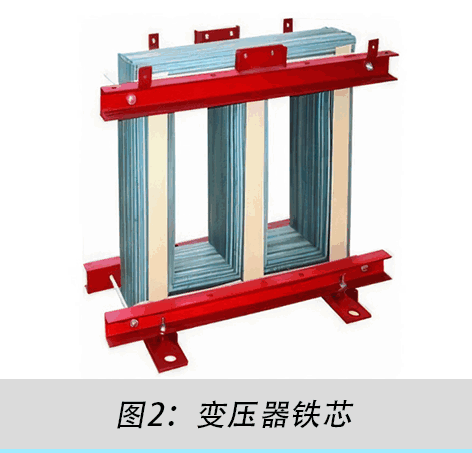

3.檢測鐵心的電磁性能：

空載電流是鐵心損耗電流和激磁電流的矢量和，空載電流的大小取決于鐵心的電磁性能。通過測量空載電流，可以評估鐵心材料的磁導率、磁滯損耗和渦流損耗，從而判斷鐵心的材料質量和加工工藝是否符合要求。

4.檢查裝配質量：

空載電流還與變壓器的線圈匝數、短路與否以及裝配過程中的磁路非磁性間隙等因素有關。通過測量空載電流，可以發現裝配過程中的問題，如線圈短路、磁路中存在非磁性間隙等，從而確保變壓器的裝配質量和工作性能。

5.評估鐵心和線圈的損耗：

通過測量空載電流，可以計算出鐵心的損耗電流和激磁電流，從而評估變壓器的鐵心損耗和線圈的激磁性能。這對于優化變壓器的設計和提高能效具有重要意義。

6.判斷變壓器的整體性能：

空載電壓和空載電流的測量結果綜合反映了變壓器的線圈、鐵心及裝配過程中的質量。通過這些測量，可以全面評估變壓器的整體性能，確保變壓器在實際運行中具有良好的工作狀態和可靠性。

7.為后續檢測和維護提供基準：

空載電壓和空載電流的測量結果可以作為后續檢測和維護的基準數據。在變壓器的運行維護過程中，可以定期進行空載特性的測量，將實際測量結果與基準數據進行對比，及時發現和解決可能存在的問題，確保變壓器的長期安全可靠運行。

通過測量空載電壓和空載電流，可以全面了解變壓器的設計和制造質量，評估其電磁性能和工作狀態，為優化設計、提高制造工藝、確保裝配質量以及進行有效的運行維護提供科學依據。準確的空載特性測量是保障變壓器性能和可靠性的關鍵步驟，有助于提升變壓器的整體質量和運行效益。
