諧波治理無效？

—電抗器與電容器的匹配誤區

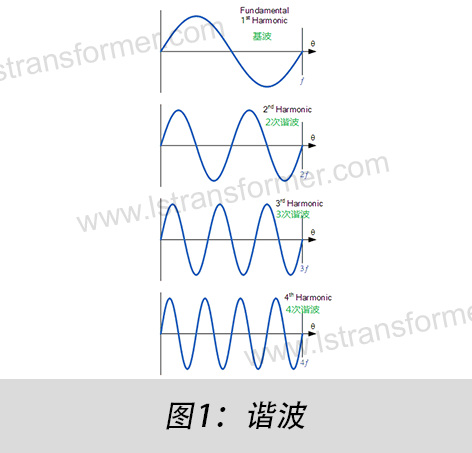

隨著工業電力系統復雜化，諧波污染已成為導致設備故障、能效下降的核心問題。國際能源署（IEA）數據顯示，全球約28%的工業電力系統因諧波治理不當導致能效損失超15%，年均經濟損失達 120億美元。根據 IEC 61000-3-6（諧波電流發射限值）與 IEEE 519-2022（諧波控制標準），電抗器與電容器的錯誤匹配是諧波治理失效的主因之一。本文結合全球典型案例與技術標準，解析常見誤區并提供系統性解決方案，助力企業實現諧波畸變率（THD）降至5%以下，減少30%-50%的維護成本。

1.誤區一：忽略諧波頻率與電抗器參數的匹配

●誤區：電抗器的電抗率（如6%、7%）需與主要諧波次數（如5次、7次）精確匹配，否則會引發系統諧振或濾波失效。

●案例：中國一金屬加工廠使用6%電抗率電抗器治理5次諧波（250Hz），但根據諧振頻率計算公式為：

f_res=  =235Hz?，（●f_res：諧振頻率（單位：Hz），指電路發生諧振時的頻率。

●L：電抗器的電感值（單位：H），其大小由電抗率決定。

●C：電容器的電容值（單位：F），通常以無功容量標稱。）

對應4.7次諧波，由于諧振點接近5次諧波頻段，導致電容器組過載爆炸，直接損失80萬美元。

●應對措施：根據諧波頻譜選擇電抗率，同時依據依據IEC 61642（諧振條件評估）調整參數。比如針對5次諧波需采用7%電抗率，使諧振頻率遠離諧波頻段。

2.誤區二：電容器容量與系統阻抗失衡

電容器容量與系統阻抗的失衡會引發諧波電流放大，具體機制如下：

●容量過大：電容器組容量超過實際需求時，系統總阻抗

（X_total=X_S?X_C，X_total其中為系統的總等效電抗，X_S為系統短路電抗，X_C為電容器的容抗）

顯著降低，導致諧波電流放大。

●容量過小：容量不足時，系統感性阻抗（X_S）占主導，無功補償不足，功率因數降低至0.75，線損增加30%。

●解決方案：

（1）動態無功補償（SVG）：實時調節無功功率，將功率因數穩定在0.95以上，同時動態調整X_C以適應電網阻抗變化。

（2）諧波阻抗協同設計：根據諧振頻率公式f_res=  ，針對主要諧波頻段偏移設計電抗器參數。例如，歐洲一數據中心針對5次諧波選用7%電抗率電抗器，使諧振頻率從235Hz偏移至210Hz，避開諧波頻段，電容器故障率下降 90%。

3.誤區三：忽視環境與設備兼容性

●環境因素（高溫、粉塵）會加劇電抗器與電容器的性能衰減：

（1）高溫場景：未采用H級絕緣電抗器（耐溫180℃）時，沙漠光伏電站電抗器溫升會超過IEC 60076-27限值，壽命縮短50%。

（2）粉塵環境：粉塵侵入散熱片后，散熱效率下降40%，電容器組因溫升超標故障率提高3倍。

●解決方案：

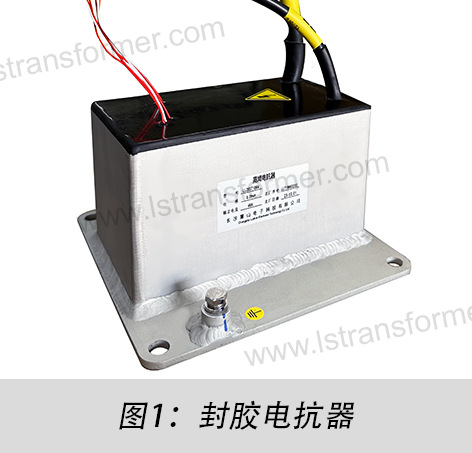

（1）環境適配設計：高溫場景使用全密封電抗器（IP65防護等級），粉塵環境采用自清潔散熱器（維護成本下降60%）。

（2）智能監測系統：部署溫濕度與諧波傳感器，中國一化工廠通過預測性維護減少85%突發故障。

4.全球案例與解決方案對比

總結：從匹配誤區到精準治理

諧波治理失效的本質是參數誤配、環境忽視與系統失衡的疊加效應。通過精準電抗率選型規避諧振、 動態無功補償優化阻抗匹配、 高防護設備適應復雜環境，企業可將諧波畸變率控制在 5%以下，同時減少 30%-50% 的能耗損失。在IEC與IEEE標準的框架下，這一路徑不僅是技術升級的必然選擇，更是實現工業碳中和目標的核心策略。
