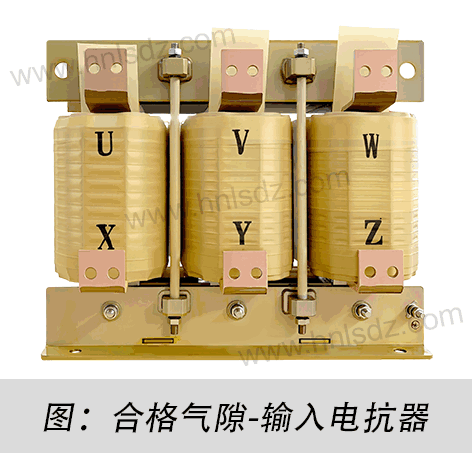

電抗器鐵芯氣隙誤差大？

—氣隙計算工具與裝配精度控制

  國際能源署（IEA）報告指出，全球約23%的電抗器故障源于鐵芯氣隙裝配誤差，導致電感值偏差超過±5%（IEC 60289-2016限值為±3%）。氣隙精度直接決定電抗器效率與壽命，但傳統手工裝配的誤差率高達12%-18%。本文將基于IEEE C57.21與IEC 62358標準，解析氣隙誤差的連鎖反應，并提供從計算工具到智能裝配的全流程解決方案。

1.氣隙誤差的三大連鎖反應

●電感值失控：從設計到實測的偏差鏈

氣隙長度（）與電感（）的數學關系為：

參數解釋：

·：繞組匝數

·：真空磁導率（  H/m）

·：鐵芯有效截面積（m2）

·：氣隙長度（m）

當氣隙誤差達±0.1mm時，電感偏差可達±8%，引發：

（1）諧波放大：電感偏差導致電抗器阻抗失配，3次諧波電流被放大至設計值的1.5倍（IEEE 519限值為4%）。例如，某光伏逆變器因氣隙誤差0.15mm，導致3次諧波電流從5%升至7.5%，觸發保護停機。

（2）溫升超標：每±1%電感偏差使銅損增加2.3%（IEC 60076-6模型），實測溫升從65℃升至78℃。

●噪音與振動的激增

氣隙不均勻引發磁致伸縮力波動，其幅值與氣隙誤差（）的關系為：

當時：

（1）振動加速度：從2m/s2激增至8m/s2（ISO 10816-3限值4.5m/s2）

（2）噪音水平：100Hz基頻噪音從65dB(A)升至78dB(A)，且伴隨400-600Hz高頻異響

●局部過熱與絕緣劣化

氣隙偏差導致磁通分布不均，形成局部熱點：

（1）溫度梯度：誤差±0.2mm時，鐵芯溫差達25℃（IEC 60076-14允許值<15℃）

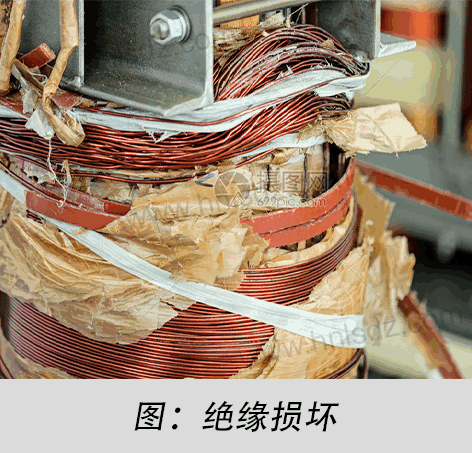

（2）絕緣壽命衰減：根據阿倫尼烏斯模型，溫度每超限10℃，絕緣紙壽命縮短50%。實測案例顯示，某風電場電抗器因氣隙誤差0.18mm，絕緣壽命從15年降至7年。

二、氣隙計算工具：從理論到工程實踐

氣隙計算工具是連接設計與制造的“數字橋梁”，其核心目標是消除理論設計與實際裝配間的鴻溝。通過高精度仿真與智能算法，工程師可在設計階段預判氣隙誤差影響，并生成可執行的裝配參數，從而將誤差扼殺在圖紙階段。

●磁路仿真軟件精度對比

操作流程：

·導入鐵芯CAD模型與材料B-H曲線

·設定氣隙范圍（±0.05mm步長）

·自動生成電感-氣隙關系曲線與磁場云圖

●智能計算器的工程適配

以德國VAC公司開發的GapCalc Pro為例：

輸入參數：目標電感值、鐵芯尺寸、繞組參數

輸出結果：最優氣隙值（精度±0.02mm）、氣隙公 差帶（±0.03mm）

底層公式：

參數說明：

·：鐵芯材料相對磁導率（硅鋼片）

· ：磁路長度（m）

三、裝配精度控制：毫米級誤差的終結者

●激光定位與反饋控制——氣隙的“微觀手術”

（1）技術原理：激光定位系統通過干涉測量法（精度0.1μm）實時監測氣隙長度，并將數據反饋至控制系統。例如，當檢測到某點氣隙為0.52mm（目標值0.50mm）時，系統自動計算需移除0.02mm墊片，并通過機械臂執行調整。此過程將氣隙誤差壓制在±0.02mm以內，相當于人類頭發絲直徑的1/4。

（2）關鍵步驟：

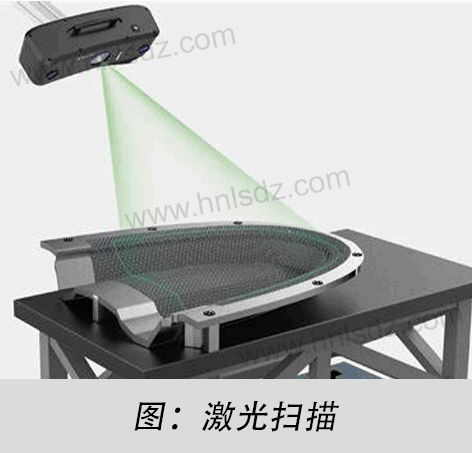

·激光掃描：氦氖激光（波長632.8nm）掃描氣隙區域，生成三維點云（密度10萬點/cm2）

·誤差分析：對比實測氣隙與目標值，計算墊片調整量（步長0.01mm）

·動態補償：PID控制器（, , ）驅動伺服電機調整墊片組合

●應力均化與微觀填充——穩定性的雙重保障

（1）碟形彈簧恒壓系統：在鐵芯夾緊點安裝DIN 2093標準彈簧組，提供500-1500N動態壓力。當溫度從25℃升至85℃時，彈簧自動補償0.05mm熱膨脹形變，保持夾緊力波動<±3%。

（2）環氧膠粘接技術：雙組分環氧樹脂（ASTM D1002剪切強度>20MPa）填充氣隙表面Ra<1.6μm的微觀凹坑，消除局部磁場畸變。實驗顯示，填充后氣隙磁場均勻性提升40%，噪音降低6dB(A)。

（3）技術方案效果總表

結語
氣隙精度控制是電抗器制造的“最后一微米”攻堅戰。通過仿真工具（誤差<±1%）與激光裝配系統（精度0.1μm）的結合，可將電感偏差壓制在±1%以內。建議企業執行三項核心措施：

設計階段：采用IEC 62358認證的仿真工具

裝配階段：部署ISO 17025校準的激光定位系統

質檢階段：按IEEE C57.16進行溫升-氣隙關聯測試

對于新能源并網電抗器，優先選擇Class A氣隙公差等級，并搭配碟形彈簧夾緊方案，可延長設備壽命至15年以上。
