局放檢測四大核心技術對比：原理、優勢與應用深度解析

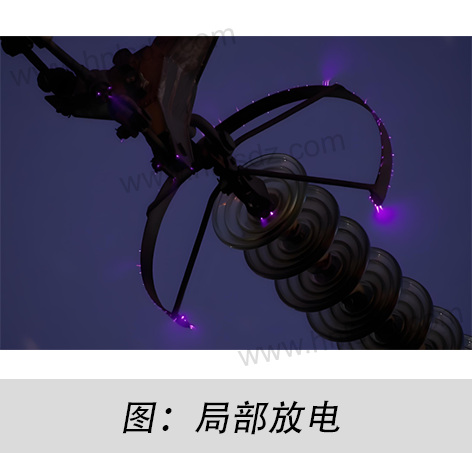

在高壓電力設備的安全運維領域，局部放電檢測（Partial Discharge Detection）扮演著至關重要的預警哨兵角色。隨著全球電網對變壓器、電抗器等關鍵資產可靠性要求不斷提升，掌握精準高效的局放檢測技術已成為行業共識。本指南將深入解析國際主流的四大檢測技術：脈沖電流法（IEC 60270 Standard）、超聲波法（Acoustic Emission）、特高頻法（UHF）以及暫態地電壓法（TEV），助您制定科學的設備健康管理策略。

1.脈沖電流法 (IEC 60270 Standard Method) —標準參考基準

核心原理：電磁感應定量捕獲

脈沖電流法遵循國際電工委員會IEC 60270標準，是局放量值標定的黃金準則。該方法通過在設備接地線或耦合電容器（Ck）回路中串聯精密檢測阻抗（Zm），直接捕獲局部放電引發的瞬態電流脈沖。當絕緣內部發生放電時，帶電粒子快速遷移形成瞬間電流突變di/dt，依據法拉第電磁感應定律：

V(t) = M × di/dt

其中V(t)為檢測阻抗兩端的瞬態電壓

M為測量回路的互感系數。

通過高速采集系統記錄V(t)波形，可精確計算視在放電量（Apparent Charge）Q：

Q = ∫i(t)dt ≈ (1/R) × ∫V(t)dt

(簡化模型，R為檢測阻抗電阻分量)

技術優勢與局限深度解析

2.超聲波法 (Acoustic Emission) - 機械波定位專家

核心原理：聲波傳播路徑追蹤

局部放電過程伴隨微小爆炸效應，激發寬頻機械振動（20kHz-300kHz）。通過布置在被測設備表面的壓電傳感器陣列捕獲這些聲波信號。檢測系統基于聲達時間差（Time of Flight Difference） 實現三維定位：

?t = (d1 - d2)/v

其中v為聲波在介質中傳播速度（油中約1400m/s，環氧樹脂中約2400m/s）

?t為傳感器接收到信號的時差

技術優勢與局限深度解析

3.特高頻法 (UHF - Ultra High Frequency) - 電磁波透視眼

核心原理：GHz頻段電磁波捕獲
局部放電產生的陡峭電流脈沖（上升時間<1ns）激發300MHz-3GHz電磁波。通過在設備腔體（如變壓器油箱、GIS腔室）內部安裝寬帶UHF傳感器（如阿基米德螺旋天線），直接捕獲該頻段電磁信號。

技術優勢與局限深度解析

4.暫態地電壓法 (TEV - Transient Earth Voltage) - 便捷外診斷方案

核心原理：金屬界面電磁耦合
當局部放電發生在設備內部接地屏蔽層附近時，放電脈沖在接地金屬表面產生納秒級瞬態電壓。通過電容耦合式探頭接觸設備金屬外殼，即可檢測該暫態對地電壓（幅值通常<1V）。

V_tev = k × (dQ/dt) × Z_c

其中k為耦合系數

Z_c為外殼波阻抗（典型值80-150Ω）

技術優勢與局限深度解析

技術決策矩陣：匹配應用場景的關鍵要素

技術融合：智慧診斷的未來之路

國際前沿實踐表明（如CIGRE WG D1.37報告），單一技術難以滿足復雜工況的診斷需求。領先的監測方案正采用多模態數據融合策略：

?脈沖電流+UHF：兼顧量化精度與抗干擾能力（如ABB Guardus系統）

?超聲波+TEV：實現開關柜局放源快速定位（如歐姆龍PD-TEV）

?AI驅動的診斷引擎：基于IEEE Std C57.104的數據挖掘技術

北美電力公司PG&E的實踐顯示，采用UHF與超聲融合技術的變壓器局放監測系統，將故障預警時間平均提前37天，維護成本降低52%。

隨著IEC 62478（UHF檢測）等新標準的完善，以及機器學習算法在放電模式識別中的深度應用（如PSO-SVM分類模型），局放檢測技術正向著更高精度、更強智能的方向演進。建議持續關注IEEE Dielectrics and Electrical Insulation Society的技術動態，把握絕緣診斷領域的前沿趨勢。

全球電網的穩定性始于對微觀放電的精準洞察。當四種技術手段在工程師手中交織成診斷網絡，每一次脈沖的捕獲、每一道聲波的解析，都在重寫電力設備可靠性的未來法則——那里不再有突發故障的容身之地。
