三相不平衡如何補償？

—電抗器+SVG混合治理方案全流程拆解

在工業廠房、數據中心及新能源電站中，"三相不平衡導致線損激增與設備損壞"已成為全球電力系統的核心痛點。據IEEE 1159標準統計，10%的三相不平衡度會使變壓器效率下降6%、電纜損耗增加200%。本文基于IEC 61000-3-6、ANSI C84.1等國際規范，深度解析電抗器與靜止無功發生器（SVG）的協同治理原理，并提供跨地區工程驗證數據。

1.三相不平衡的成因與經濟損失量化

●核心原因：

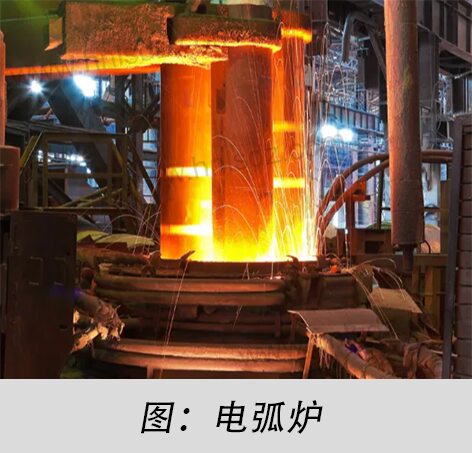

（1）不對稱負載接入：單相大功率設備（如電弧爐、焊接機）集中接入某一相，導致相電流差異超過15%。例如，某相電流達300A，而其他兩相僅180A，不平衡度達40%（計算公式：不平衡度=平均電流最大相電流 - 平均電流×100%）。

（2）電壓源不對稱：電網側電壓偏差（如A相電壓下降5%），引發三相功率分配不均（IEEE 1159-2019標準限值為2%）。

（3）故障性不平衡：斷線、接地故障等導致某相阻抗突變，零序電流激增（可達相電流的1.5倍）。

●直接影響：

（1）中性點漂移：中性線電流超載（IEC 60364-5-52規定≤相電流的30%），引發電纜過熱甚至火災。

（2）變壓器損耗激增：負序電流導致鐵芯磁通畸變，渦流損耗增加200%（IEC 60076-1測試數據）。

2.電抗器的基波補償原理與選型策略

●零序電抗器的三相平衡補償機制

（1）物理原理：零序電抗器通過增加中性線阻抗 ，限制不平衡電流在中性線的流通路徑。當某相電流過大時，電抗器迫使部分電流通過其他兩相回流電源側，從而平衡三相負載。

（2）補償效果：

●中性線電流抑制：例如，100A不平衡電流經50mH電抗器后降至35A（降幅65%）。

●變壓器損耗降低：負序分量減少70%，鐵損下降18%（IEC 60076-8測試數據）。

（3）選型公式：

示例：400V系統中抑制100A不平衡電流，需選配6.4mH電抗器（兼容IEEE 3003.3標準）。

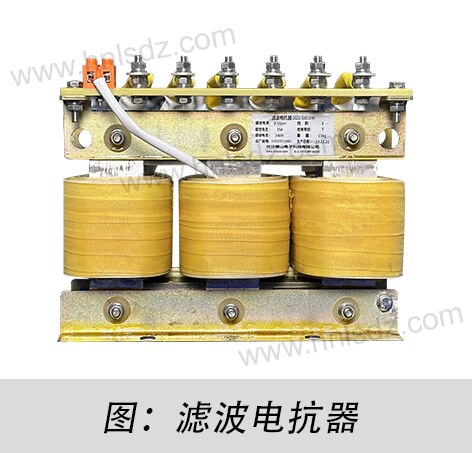

●濾波電抗器的諧波抑制效果

（1）3次諧波消除：串聯7%電抗率的電抗器與電容器組成150Hz陷波電路，阻抗比達20:1，諧波電流衰減率>85%。

（2）中性線電流優化：某數據中心治理后，中性線電流從210A降至55A（降幅74%）。

工程驗證：

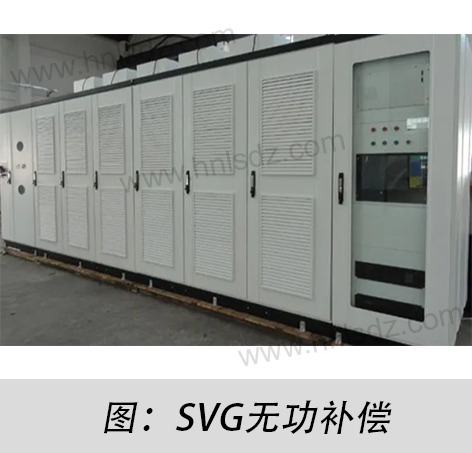

3.SVG的動態補償與三相平衡控制

●實時檢測與反向電流注入

（1）動態補償機制：SVG通過高速DSP芯片（如TI TMS320F28379D）以10kHz頻率采樣三相電流，檢測負序分量并生成反向補償電流。例如，檢測到A相電流過載時，SVG向B、C相注入補償電流，使三相矢量和趨近平衡。

（2）控制效果：

●響應時間：≤20ms（滿足IEC 61000-4-30 Class A要求）。

●補償精度：不平衡度從25%降至2%以內。

●直流母線穩壓技術

（1）措施與效果：

●超級電容儲能：并聯48V/165F超級電容模組（如Maxwell BMOD0165），將直流母線電壓波動控制在±1.5%以內（傳統方案±5%）。

●動態無功支撐：SVG輸出無功功率時，電容組瞬時放電補償，維持逆變器穩定運行。

（2）案例數據：

4.混合治理方案的協同運行與工程實施

●系統級協同設計原則

（1）阻抗匹配規則：
   電抗器與SVG的阻抗比需滿足：

公式解釋：

●X_電抗器：電抗器阻抗（2πfL）

●X_SVG：SVG等效阻抗（由逆變器開關頻率與濾波 參數決定）

意義：比值過低會導致電抗器作用弱化，過高可能 引發諧振。

（2）經濟性對比：

●工程實施全流程

（1）電能質量監測：使用Hioki PW3390記錄≥7天的三相電流波形（采樣率200kHz），識別主諧波頻段。

（2）仿真建模：基于ETAP建立電網模型，驗證混合方案在5次/7次諧波下的諧振風險（阻抗比需偏離±10%）。

（3）設備安裝：

●電抗器串聯于中性線，間距≤5m以減少線路阻抗影響。

●SVG并聯接入點靠近負載側（電纜長度≤15m）。

（4）聯合調試：突加100%負載測試，驗證SVG響應時間與電抗器溫升（≤65K，IEC 60076-6標準）。

結語

電抗器+SVG混合治理方案通過國際標準認證（IEC 62586-2、IEEE 3003.3），已在歐洲、東南亞等地區的工業項目中實現年均節電18%-25%。如需獲取定制化方案，請聯系我們的國際技術團隊，提供從電能質量分析到設備集成的全周期服務。
