再生銅線能否用于變壓器？

—全面解析與專業建議

在全球環保意識日益提升的背景下，再生材料在各行業的應用越來越廣泛。對于變壓器制造商和用戶而言，"再生銅線能否用于變壓器"成為一個備受關注的問題。本文將從材料特性、國際標準、性能影響和經濟效益等多個維度，系統分析再生銅線在變壓器中的應用可能性，幫助您做出明智決策。我們將探討再生銅與原生銅在導電性、機械性能等方面的差異，解析IEC、IEEE等國際標準對材料使用的規定，并提供實用的選擇建議。

1.再生銅與原生銅的材料特性對比

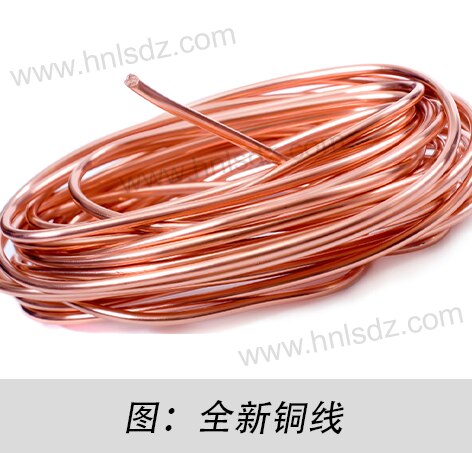

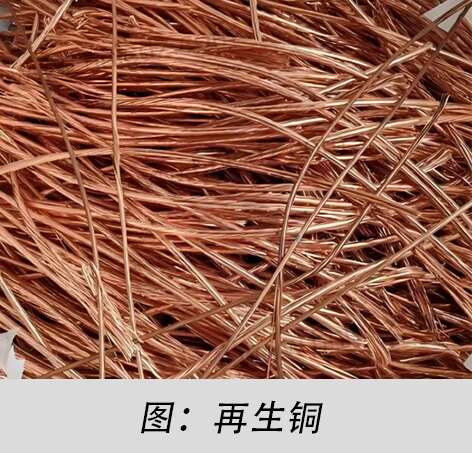

再生銅是通過回收廢銅料（如電線、電子元件、工業廢料等）經過熔煉、精煉等工藝處理后得到的銅材。與直接從銅礦石冶煉得到的原生銅相比，兩者在化學成分和物理特性上存在一些差異，這些差異直接影響其在變壓器中的應用效果。

● 導電性能差異

銅的導電性能主要取決于其純度，雜質含量越高，導電性越差。國際退火銅標準(IACS)將純度100%、電阻率為0.01724 Ω·mm2/m的銅的導電率定義為100%。優質原生銅的導電率通常可達101%IACS以上，而再生銅的導電率根據處理工藝不同，一般在98%-101%IACS之間。

導電率計算公式：

導電率(%IACS) = (0.01724 / 實際電阻率) × 100

其中電阻率可通過四探針法或渦流法測量。

表1：不同純度銅的導電性能比較

● 機械性能對比

變壓器繞組需要銅線具有良好的延展性和抗拉強度，以承受繞制過程中的機械應力。再生銅由于經歷了多次熔鑄過程，晶格結構中可能含有更多缺陷，導致：

?抗拉強度差異：優質再生銅與原生銅相差不大(約2-5%)，但低質再生銅可能低10%以上

?延伸率降低：多次加工使銅的延展性下降，在緊密繞制時可能出現微裂紋

?硬度增加：雜質元素的固溶強化效應可能導致銅線變硬，影響繞制工藝性

● 雜質含量與分布

再生銅的最大挑戰是雜質控制。常見的雜質包括：

?金屬雜質：Sn、Pb、Fe、Ni等，主要來自焊接材料和合金組分

?非金屬夾雜：氧化物、硫化物等，來源于絕緣層燃燒殘留

?氣體含量：H、O等溶解氣體，影響后續加工性能

這些雜質不僅降低導電性，還會影響銅線的長期可靠性和變壓器壽命。現代電解精煉技術可使再生銅純度達到99.99%，但成本相應提高。

2.國際標準對變壓器用銅線的規定

全球主要標準組織對變壓器用導體材料有明確要求，了解這些規定對產品設計至關重要。

● IEC標準要求

國際電工委員會(IEC)在IEC 60076系列標準中規定：

?IEC 60076-1：電力變壓器通用要求，強調材料必須保證變壓器30年以上的設計壽命

?IEC 60851：繞組線試驗方法，對導電率、伸長率等有具體測試要求

?IEC 60228：導體電阻標準，規定20°C時最大直流電阻值

雖然IEC標準未明確禁止再生銅，但要求材料必須滿足所有性能指標，這對再生銅的精煉工藝提出了高要求。

● IEEE標準規范

IEEE Std C57.18.10-1998規定：

"繞組導體應使用高導電率銅(≥100%IACS)，無明顯表面缺陷，化學成分符合ASTM B49標準"

ASTM B49對電工用銅的雜質總量限制為≤0.03%，其中單個雜質≤0.01%。這對再生銅的原料選擇和精煉工藝提出了挑戰。

●歐盟RoHS與REACH法規

環保法規對再生銅中危險物質的限制：

?鉛(Pb)含量：通常要求<100ppm(電力設備)

?鎘(Cd)、汞(Hg)等：限制在ppm級

?多溴聯苯(PBBs)等阻燃劑：不得檢出

符合這些法規的再生銅成本接近原生銅，但可獲得環保認證溢價。

3.再生銅對變壓器性能的影響分析

在技術可行性與經濟性之間取得平衡，需要深入理解再生銅對變壓器各項性能的具體影響。

● 效率與損耗影響

變壓器的負載損耗主要包括：直流電阻損耗(I2R)、渦流損耗和雜散損耗。

再生銅因電阻率略高，會增加直流電阻損耗。一臺1000kVA變壓器使用導電率99%IACS的再生銅比101%IACS的原生銅，75°C時負載損耗約增加1.5-2%。按10年運營周期計算，電力成本差異可能超過材料價差。

損耗計算公式：

總銅損 = I2 × R × (1 + α × (T-20)) + 渦流損耗

其中：

?R：20°C直流電阻

?α：銅電阻溫度系數(0.00393/°C)

?T：工作溫度

● 熱性能與壽命預測

變壓器壽命主要受絕緣材料熱老化影響，而熱老化速率遵循Arrhenius定律：

老化速率 = A × e^(-Ea/RT)

其中：

?A：指前因子

?Ea：活化能

?R：氣體常數

?T：絕對溫度(K)

繞組溫度每升高6-8°C，絕緣壽命減半。再生銅因電阻略高，在相同負載下運行溫度可能高2-3°C，經20-30年積累，理論壽命影響約為10-15%。

● 短路承受能力

變壓器短路時承受巨大電磁力，銅線需具備足夠機械強度。再生銅因加工歷史復雜，在以下方面需特別驗證：

?動態屈服強度：抗瞬間短路力的能力

?應力松弛特性：長期受力后的形變恢復能力

?再結晶溫度：高溫下保持強度的能力

通過適當退火工藝可改善再生銅的這些性能，但需要在成本與性能間權衡。

4.經濟性與環境效益的權衡

決策不僅基于技術參數，還需綜合考慮全生命周期成本和環境效益。

● 成本結構分析

表2：再生銅與原生銅全生命周期成本比較(以1噸銅線為例)

● 環保認證溢價

獲得以下認證可提升產品市場價值：

?EPD(環境產品聲明)：量化環境效益

?Cradle to Cradle認證：驗證材料可循環性

?綠色建筑評級加分：如LEED v4

這些認證通常要求再生材料比例≥30%，為使用再生銅提供商業動力。

5.實用建議與應用方案

基于前述分析，我們為不同應用場景提供分級建議：

● 推薦使用再生銅的情況

?配電變壓器(≤2500kVA)：負載率較低，效率差異影響小

?短期使用設備：如臨時施工變壓器，壽命要求<15年

?環保優先項目：需獲得綠色認證或滿足ESG目標

?高價格敏感市場：材料成本壓力大于效率考量

● 謹慎使用或避免使用的情況

?大型電力變壓器(≥10MVA)：效率差異放大導致運營成本過高

?高溫升設計變壓器：疊加效應加速絕緣老化

?高頻變壓器：集膚效應使雜質影響更顯著

?高可靠性要求場合：如核電、數據中心等

● 質量控制關鍵點

若選擇再生銅，建議采取以下質量保證措施：

● 源頭控制：建立穩定的廢銅供應渠道，優先選擇：

–1類廢銅(潔凈粗銅)

–電機繞組廢料

–電鍍廠陽極殘料

● 精煉工藝優化：

–采用電解精煉而非簡單熔煉

–添加磷脫氧處理

–控制鑄造速度以減少氧化物夾雜

● 性能驗證測試：

–導電率測試(按IEC 60468)

–拉伸試驗(按ASTM E8)

–彎曲試驗(驗證繞制性能)

–氫脆試驗(防止長期失效)

結論

再生銅在變壓器中的應用并非簡單的"是"或"否"的問題，而是需要根據具體應用場景、性能要求和成本結構進行綜合評估的技術經濟決策。通過本文分析可以得出以下關鍵結論：

1.技術可行性：現代精煉技術可使優質再生銅基本達到變壓器應用要求，但需要嚴格的質量控制體系支持。

2.性能影響：在中小型、低負載率變壓器中，再生銅的性能差異影響有限；但在大型、高效變壓器中，原生銅仍是首選。

3.標準合規：只要滿足IEC、IEEE等相關標準的性能要求，使用再生銅不存在法規障礙。

4.經濟平衡：考慮全生命周期成本時，再生銅的優勢更多體現在環保溢價而非直接成本節約。

5.未來趨勢：隨著精煉技術進步和碳定價普及，高品質再生銅在變壓器中的應用比例預計將穩步提升。

建議變壓器制造商建立再生銅的評估和認證體系，與可靠供應商建立長期合作，并針對不同產品線制定差異化的材料策略。同時，積極開展LCA(生命周期評估)研究，量化使用再生銅的環境效益，為綠色營銷提供科學依據。
