重瓦斯動作跳閘后能否立即送電？

—故障氣體色譜分析流程詳解

當變壓器重瓦斯（Buchholz Relay Heavy Gas Element）動作并觸發跳閘時，運維人員往往面臨一個關鍵問題：能否立即恢復送電？ 這一決策直接關系到設備的安全與電網的穩定。錯誤的判斷可能導致故障進一步惡化，甚至引發火災或爆炸。全球電力行業的數據表明，重瓦斯動作后的盲目送電是變壓器嚴重事故的主要原因之一。因此，在采取任何措施前，必須通過科學的故障氣體色譜分析（DGA）準確判斷故障性質，并嚴格遵循國際標準（如IEC 60599、IEEE C57.104）進行處理。

1.重瓦斯動作：嚴重故障的核心警報

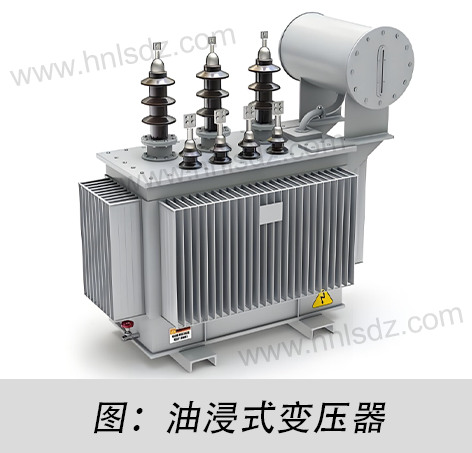

重瓦斯（Buchholz Relay Heavy Gas Element）是油浸式變壓器的核心非電量保護裝置。其動作原理基于故障產氣量與流速：

?動作機制：當變壓器內部發生劇烈產氣故障（如電弧放電、嚴重過熱），大量氣體快速涌入瓦斯繼電器，沖擊擋板帶動重瓦斯接點閉合。

?觸發條件：產氣速率極高（通常 > 100 mL/s），氣體體積積累足以克服機械阻力。

?代表故障：

–高能放電：繞組匝間/層間短路、引線斷裂拉弧。

–嚴重過熱：鐵心多點接地形成環流、大面積接觸不良。

–絕緣油劇烈分解：伴隨高溫或放電。

核心結論：重瓦斯動作 = 變壓器內部存在快速發展且能量巨大的潛伏性故障，絕非偶然或誤動。

2.為什么必須依賴故障氣體色譜分析（DGA）？

在重瓦斯動作后僅依賴外觀檢查或簡單電氣試驗是極其危險且不足的。原因如下：

·故障位置隱蔽性：故障點通常深藏于繞組、鐵心或絕緣結構中，無法直接觀察。

·氣體組分的關鍵信息：不同故障類型（放電、過熱）會特定分解變壓器油中的烴類分子，產生特征氣體組合。

·量化故障嚴重程度：氣體濃度、產氣速率直接反映故障能量大小和發展階段。

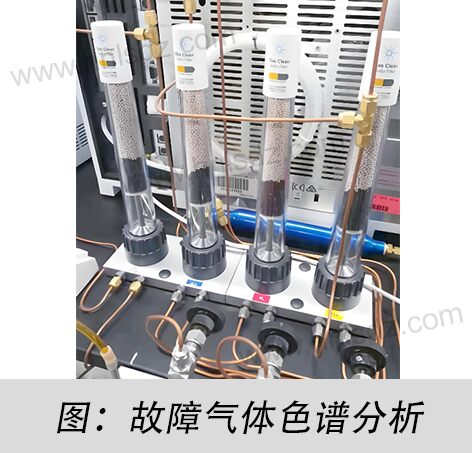

色譜分析的核心優勢：通過高精度分離與檢測溶解于油中的微量氣體（ppm級），準確“解碼”故障類型、位置和嚴重程度。

3.故障氣體色譜分析（DGA）標準流程詳解

遵循國際標準（如IEEE C57.104, IEC 60599），重瓦斯動作后DGA流程必須嚴謹：

診斷方法詳解（以三比值法為例）：

?原理：計算五組特征氣體比值（CH?/H?, C?H?/CH?, C?H?/C?H?, C?H?/C?H?, C?H?/CH?），將比值范圍編碼（0, 1, 2），組合成三位數編碼。

?判定：查編碼表確定故障類型（如“低溫過熱”、“高能放電”）。

?優勢：抗干擾性強，受油量、負荷變化影響小。

表：基于IEC 60599的故障類型與特征氣體對應關系

4.基于DGA結果的送電決策樹

● 絕對禁止送電的情況（立即安排內部檢修）：

?編碼指向高能放電（電弧）：如三比值編碼為 “102”, “112”，或Duval三角落于Zone 1。理由：存在金屬性短路風險，送電極可能引發爆炸火災。

?乙炔(C?H?)顯著超標：通常 > 50 μL/L（新設備） 或增速 > 10 μL/L/day。理由：乙炔是電弧放電的標志性氣體，表明絕緣已遭受不可逆破壞。

?總烴超高且增速極快：如總烴 > 1000 μL/L 或日 均增速 > 100 μL/L。理由：反映故障點持續劇烈產氣，絕緣劣化加速。

● 需徹底檢查并消除誘因后試送電（DGA輔助監控）：

?編碼指向中高溫過熱：如三比值“022”（鐵心/夾件過熱）。處理：檢查并消除多點接地、松動，DGA復測正常后可試送。

?CO/CO?異常增高（非溫度原因）：表明固體絕緣老化或過熱。處理：評估絕緣紙聚合度（DP值），若DP>500且過熱源消除，可試送并嚴密監控。

● 謹慎評估后可試送電（僅限特定情況）：

?確認外部原因觸發重瓦斯：如劇烈震動導致繼電器誤動，同時DGA數據完全正常且歷史無異常。

?低能量放電（如懸浮電位放電）：若氣體總量低、增速慢，且已通過超聲波定位確認無擴大風險。處理：停電緊固處理后再送電。

5.不止于診斷：DGA在送電后持續安全運行的保障作用

送電成功絕非終點，持續DGA監測至關重要：

·趨勢跟蹤：定期（尤其初期每周）取樣，繪制氣體濃度-時間曲線，計算產氣速率（μL/L/day）。

·預警復發：若關鍵氣體（尤其C?H?, H?）再現上升趨勢，立即停機檢查。

·驗證措施有效性：檢修后DGA應穩定或下降，證明故障根除。

公式：絕對產氣速率計算（IEC 60599）

γa = (Ct2 - Ct1) / Δt × (m / ρ)

?γa: 絕對產氣速率 (mL/day)

?Ct2, Ct1: 時間t2、t1的氣體濃度 (μL/L)

?Δt: 兩次取樣間隔天數 (day)

?m: 變壓器油總質量 (kg)

?ρ: 絕緣油密度 (kg/m3)

結論：安全與可靠性的科學平衡

變壓器是電力系統的核心設備，而重瓦斯動作跳閘后的處理流程直接決定了其后續運行的可靠性。科學的DGA分析、嚴謹的國際標準執行，以及送電后的持續監測，是保障設備安全與電網穩定的關鍵步驟。在全球電力行業不斷邁向智能化和高可靠性的今天，數據驅動的決策比經驗判斷更加重要。只有嚴格遵循標準流程，才能最大限度地降低風險，確保每一次“合閘”都經得起科學與安全的檢驗。
