大功率變壓器為何傾向使用扁銅線而非圓銅線呢？

在電力傳輸和分配系統中，變壓器作為核心設備，其性能直接關系到整個電網的效率和穩定性。近年來，隨著電力需求的不斷增長和能源效率標準的提高，大功率變壓器的設計優化成為行業關注的焦點。一個顯著的趨勢是，越來越多的大功率變壓器開始采用扁銅線而非傳統的圓銅線作為繞組材料。這一設計選擇背后蘊含著深刻的工程考量和物理原理。本文將深入探討扁銅線在大功率變壓器中的優勢，分析其如何提升變壓器性能，并解釋相關的技術細節，幫助讀者全面理解這一技術選擇的合理性。

1.扁銅線與圓銅線的基本區別

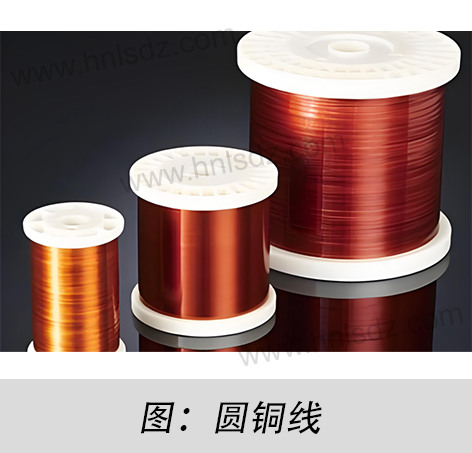

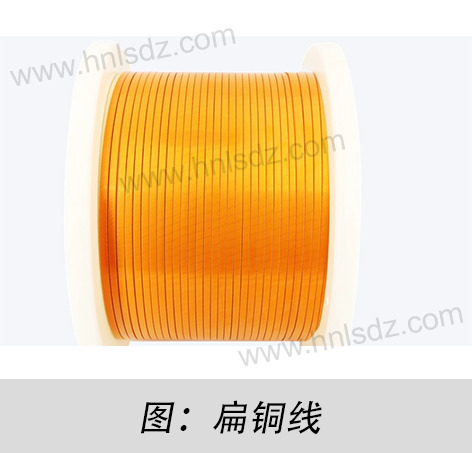

在深入探討大功率變壓器中扁銅線的優勢之前，我們首先需要了解扁銅線與圓銅線的基本區別。這兩種導體在幾何形狀上的差異導致了它們在電氣性能、熱性能和機械性能上的顯著不同。

幾何特性對比：

●幾何形狀對比

從幾何角度看，扁銅線的矩形截面使其在繞組中能夠 實現更高的空間利用率（space utilization）。當導體緊密排列時，扁銅線之間的空隙明顯小于圓銅線，這使得在相同窗口面積下可以容納更多的導電材料。這一特性直接轉化為兩個關鍵優勢：更高的電流承載能力和更緊湊的變壓器設計。

●材料效率對比

材料效率方面，扁銅線的填充因子（fill factor） 通常可以達到90%以上，而圓銅線即使在最理想的六角緊密排列下，理論最大填充因子也只有約78%。這意味著使用扁銅線可以在相同空間內多容納約15%的導電材料，顯著提高了繞組的電流密度（current density）容量。

趨膚效應（skin effect）是高頻電流在導體中分 布不均勻的現象，電流傾向于集中在導體表面流動。扁銅線由于其幾何特性，可以更有效地控制趨膚效應的影響。通過適當設計扁銅線的寬厚比，工程師可以優化電流分布，減少由趨膚效應引起的額外損耗。相比之下，圓銅線在這一方面的控制手段較為有限。

2.提升空間利用率和功率密度

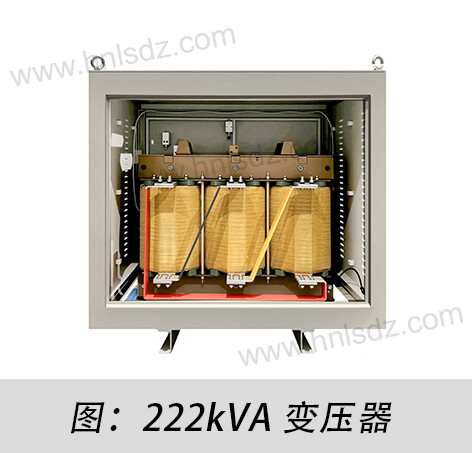

大功率變壓器設計中，空間利用率和功率密度是兩個至關重要的考量因素。扁銅線在這方面的優勢尤為突出，使其成為大功率應用的理想選擇。

●空間利用率

扁銅線提升空間利用率的核心機制在于其幾何形狀的可適配性。變壓器繞組空間通常是矩形或圓形的窗口， 扁銅線的矩形截面可以更緊密地填充這些空間。具體而言，當多層扁銅線并排繞制時，它們能夠像"磚塊"一樣整齊排列，幾乎不留無效空隙。相比之下，圓銅線無論如何排列，相鄰導線之間都會形成三角形的空隙區域，這些區域無法承載電流，卻占據了寶貴的繞組空間。

●熱性能能力

熱性能方面，扁銅線也展現出獨特優勢。由于其更大的表面積與體積比，扁銅線在相同電流下具有更好的散熱能力。熱量的傳遞遵循傅里葉定律：

q = -k?T

其中q是熱流密度

k是材料導熱系數

?T是溫度梯度。

扁銅線更大的表面積提供了更多的散熱路徑，使得熱量能夠更有效地從導體內部傳遞到周圍絕緣介質中。這一特性使得扁銅線繞組能夠在更高電流密度下工作而不過熱，進一步提升了變壓器的功率密度潛力。

實際工程中，采用扁銅線的大功率變壓器通?？梢詫崿F比圓銅線設計高10-15%的功率密度，同時保持相同或更低的溫升水平。這一優勢直接轉化為設備的小型化和材料成本的節約，特別是在銅價高企的市場環境下，經濟效益更為顯著。

3.降低損耗與提高效率

變壓器能效是電力系統整體效率的關鍵因素，而繞組損耗（winding loss）在變壓器總損耗中占有很大比重。扁銅線通過多種機制有效降低這些損耗，從而提升變壓器的整體效率。

●劣電阻損耗降低，效率提升

電阻損耗的降低源于扁銅線更高的填充因子。在相同窗口面積下，扁銅線可以提供更大的有效導電截面積，根據電阻公式：

R = ρL/A

其中R為電阻

ρ為銅的電阻率

L為導體長度

A為截面積

更大的A意味著更低的直流電阻（DC resistance），從而直接降低了I2R損耗。對于大功率變壓器，這種電阻損耗的減少可能意味著每年數千千瓦時電能的節約。

●趨膚和鄰近效應的控制

趨膚效應和鄰近效應（proximity effect）是交流系統中額外的損耗來源。趨膚深度（skin depth）δ由下式給出：

δ = √(ρ/πfμ)

其中f為頻率

μ為磁導率。

在50/60Hz工頻下，銅的趨膚深度約為9-10mm。對于超過這一尺寸的導體，電流將不均勻分布，導致有效電阻增加。

扁銅線通過其幾何特性可以更好地控制這些效應。工程師可以通過設計扁銅線的厚度不超過兩倍趨膚深度（通常為15-20mm）來優化交流電阻。同時，將大截面導體分割為多個并聯的較薄扁線（稱為換位導線或羅貝爾線）可以進一步均化電流分布。這種設計在圓銅線中難以實現，因為多根圓線的排列會引入更多空隙，降低填充因子。

●渦流損耗降低

渦流損耗（eddy current loss）是另一重要考量。扁銅線可以通過精確控制導體尺寸和采用適當的換位技術來最小化這些損耗。例如，在大型電力變壓器中，常采用連續換位導線，由多根絕緣扁銅線規律性換位組成，有效抵消磁場不均勻性帶來的環流。

實測數據表明，采用優化設計的扁銅線繞組，可以將大功率變壓器的負載損耗（load loss）降低5-10%。考慮到變壓器的使用壽命可能長達30年以上，這些效率提升將帶來可觀的能源節約和碳排放減少，符合全球范圍內日益嚴格的能效標準，如IEC 60076-20和IEEE C57.12.00。

4.機械強度與可靠性優勢

大功率變壓器在運行過程中需要承受各種機械應力，包括電磁力、熱脹冷縮和可能的短路沖擊。扁銅線在這些機械性能方面相比圓銅線展現出顯著優勢，從而提高了變壓器的整體可靠性。

●絕機械強度

電磁力抵抗能力是扁銅線的突出優勢。當變壓器負載電流增大時，繞組中的導體將受到顯著的洛倫茲力，這種力在短路情況下可能達到正常值的數十倍。洛倫茲力大小由下式決定：

F = BIL

其中B為磁感應強度

I為電流

L為導體長度。

扁銅線由于其寬而平的形狀，在徑向和軸向都能提供更好的支撐結構。特別是在徑向，扁銅線的寬面可以緊貼絕緣紙筒或撐條，形成更穩固的力學支撐系統。相比之下，圓銅線與支撐結構的接觸為線接觸，在相同電磁力下會產生更高的局部壓強，增加絕緣損傷的風險。

●熱機械應力

熱機械應力管理方面，扁銅線也更為優越。變壓器在負載變化時會經歷溫度波動，銅導體的熱膨脹系數約為17×10??/℃。扁銅線的矩形截面使其在熱膨脹時能夠保持更均勻的應力分布，減少局部應力集中。而多根圓銅線在熱膨脹時可能產生不均勻的位移，長期累積可能導致絕緣磨損或局部變形。

短路耐受能力是變壓器可靠性的關鍵指標。國際標準如IEC 60076-5對變壓器的短路承受能力有嚴格要求。扁銅線繞組由于其整體性更強，在短路電磁力作用下位移更小，能夠更好地維持絕緣結構的完整性。實際測試表明，采用扁銅線繞組的變壓器通常能夠承受更多次的短路沖擊而不發生變形或損壞。

長期可靠性數據支持扁銅線的優勢。多項行業研究表明，采用扁銅線的大功率變壓器在20年運行期內的繞組相關故障率比圓銅線設計低30-40%。這種可靠性提升對于關鍵電力設施尤為重要，因為變壓器故障可能導致昂貴的停電損失和維修費用。

5.制造工藝與經濟性考量

雖然扁銅線在大功率變壓器中具有諸多技術優勢，但其制造和應用也面臨特定的工藝挑戰和成本考量。全面理解這些因素對于變壓器的優化設計至關重要。

●制造工藝

制造工藝差異方面，扁銅線繞組的加工確實比圓銅線更為復雜。扁銅線需要精確的彎曲和成型設備，特別是在繞制大直徑線圈時，需要特別注意防止導體的扭曲和絕緣損傷?，F代數控繞線機（CNC winding machines）通過精密的張力控制和路徑規劃，已經能夠高效地處理扁銅線繞組。這些設備的初始投資雖高，但可以通過提高生產效率和產品質量來回收成本。

絕緣處理是另一關鍵工藝。扁銅線的邊緣需要特別的絕緣加強，因為電場在這些位置更為集中。常用的方法包括：

?邊緣倒角處理（edge rounding）減少電場集中

?額外絕緣層（如Nomex紙）包裹

?特殊浸漬工藝確保絕緣漆完全覆蓋

這些工藝增加了制造成本，但顯著提高了產品的長期可靠性。

●全生命周期分析

經濟性分析需要全生命周期考量。雖然扁銅線的初始材料成本可能比圓銅線高5-10%，但其帶來的綜合效益往往遠超這一差異：

從全生命周期成本（LCC）分析來看，大功率變壓器采用扁銅線通常能在5-8年內收回初始成本差異，而在剩余壽命期內產生可觀的凈收益。這一經濟性優勢在電價較高或運行時間長的應用中更為明顯。

標準化與供應鏈方面，國際標準如IEC 60317和ASTM B1/B3對扁銅線的規格有明確定義，全球供應鏈也已相當成熟。主要銅材供應商都能提供符合標準的不同尺寸和絕緣等級的扁銅線，確保了材料的可獲得性和質量一致性。

6.國際標準與環境考量

大功率變壓器采用扁銅線的趨勢也與全球范圍內的標準演進和環保要求密切相關。了解這些國際標準和環境因素對于變壓器制造商和用戶都至關重要。

●國際標準考量

國際標準體系對變壓器繞組導體的要求主要體現在以下幾個方面：

?IEC 60076系列（電力變壓器）

?IEEE C57.12.00（變壓器通用要求）

?EN 50588（干式電力變壓器）

?GB/T 1094（中國電力變壓器標準）

這些標準雖然不強制規定導體形狀，但對效率、溫升、短路能力等性能參數的要求，使得扁銅線成為滿足高標準要求的自然選擇。例如，IEC 60076-20對變壓器能效等級的規定，促使制造商采用扁銅線等高效設計來達到最高能效級別（如IE4）。

環保法規如歐盟的RoHS和REACH對變壓器材料提出了限制有害物質的要求。扁銅線通常使用環保型絕緣漆，如水性漆或高固體分漆，符合這些法規要求。同時，扁銅線設計的變壓器由于效率更高，在使用階段可以減少碳排放，有助于用戶實現可持續發展目標。

●回收利用對比

回收利用方面，扁銅線變壓器報廢后的銅回收更為簡便。扁銅線繞組通?？梢愿暾夭鸾?，銅材的回收率和純度更高。根據國際銅業協會的數據，扁銅線繞組的銅回收率可達98%以上，而圓銅線繞組由于絕緣更難完全清除，回收率通常為95-97%。

●未來變化趨勢

碳中和目標推動下，全球電力行業正加速向高效設備轉型。世界銀行集團的"Transformers Energy Performance"項目數據顯示，采用高效設計（如扁銅線繞組）的變壓器可以在全生命周期內減少15-20%的二氧化碳排放。這一環境效益使得扁銅線技術獲得了更多政策支持和市場認可。

結論

大功率變壓器采用扁銅線而非圓銅線是基于多方面技術優勢的理性選擇。扁銅線憑借其出色的空間利用率、更高的功率密度、更低的能量損耗、優異的機械強度和長期可靠性，在現代電力變壓器設計中確立了主導地位。隨著全球能效標準的不斷提高和電力行業對可持續發展需求的增長，扁銅線技術將繼續推動變壓器行業向更高效、更緊湊、更可靠的方向發展。這一技術選擇不僅符合當前國際電工標準的要求，更能為用戶帶來顯著的全生命周期經濟效益，是平衡性能、成本與環保要求的理想解決方案。未來，隨著材料科學和制造工藝的進步，扁銅線在變壓器中的應用潛力還將得到進一步拓展。
