立體卷鐵心變壓器為何更高效？——磁路對稱性與鐵損降低的物理本質

在能源效率成為全球焦點的今天，立體卷鐵心變壓器憑借比傳統疊片鐵心降低35%-50%空載損耗的實測數據（IEC 60076-20認證），正在重塑電力行業的能效標準。這種革命性設計的核心在于通過三維無斷點磁路徹底解決了傳統變壓器鐵損過高的根本問題。本文將揭示其背后的物理學原理，帶您看懂為何立體卷鐵心是能效升級的終極解決方案。

1.傳統疊片鐵心的能量陷阱：斷裂磁路的致命缺陷

傳統變壓器鐵心由硅鋼片切割疊壓而成，其根本問題在于磁路存在物理斷裂和晶粒損傷。當硅鋼片在鐵軛（水平部分）與鐵柱（垂直部分）進行90°直角拼裝時，磁力線被迫急轉彎，導致接縫處磁通密度局部飆升至設計值的1.5倍以上。這如同在高速公路上設置直角彎道，必然造成車輛擁堵和摩擦加劇。

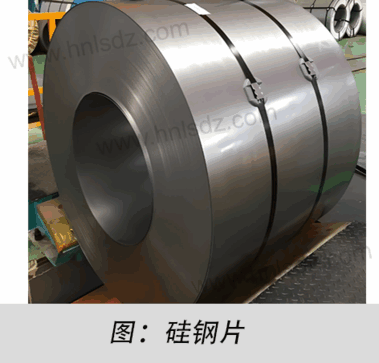

更嚴重的是，切割加工會破壞硅鋼片的晶粒取向一致性。硅鋼片在軋制過程中形成高度定向的晶粒結構，使磁力線能低阻力通過。但切割邊緣的晶粒排列混亂，當磁力線從整齊區域闖入混亂區時，磁疇（材料內部的微型磁鐵）翻轉阻力劇增——這相當于讓整齊行軍的士兵突然穿越荊棘叢林。

● 斷裂磁路引發三重能量損失：

（1）磁滯損耗暴增：接縫處超高磁密使磁疇翻轉摩擦力倍增。磁滯損耗與磁密峰值平方成正比（P_h ∝ B_max2），實測該區域損耗可達正常區域的3倍。

（2）渦流損耗失控：畸變磁場在接縫處感應出強烈漩渦電流。根據法拉第定律，渦流損耗與磁場變化率平方成正比（P_e ∝ (dB/dt)2），該區域溫升比鐵心主體高25℃以上。

（3）異常損耗顯現：混亂晶粒迫使磁疇相互碰撞摩擦，產生額外發熱（P_ex ∝ B^{1.5}）。

● 工業案例佐證：
315kVA傳統變壓器中，僅占體積15%的接縫區域貢獻了42%的空載損耗，成為能效提升的致命瓶頸。

2.立體卷鐵心的革命：連續磁路的物理本質

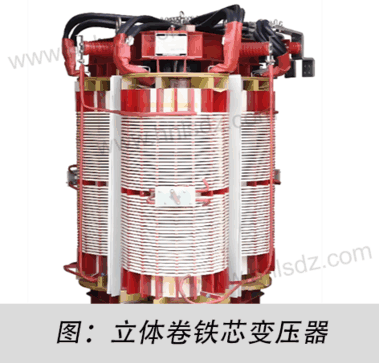

● 結構突破：三維無斷點磁路

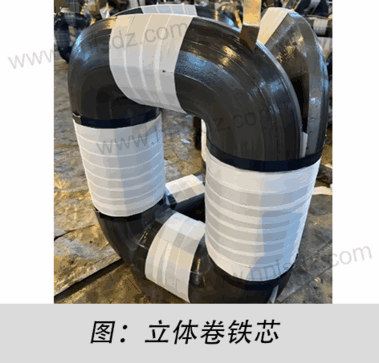

立體卷鐵心采用連續硅鋼帶整體卷繞成型（圖1），硅鋼帶像精密編織的絲帶沿三個互成120°的方向卷繞，形成空間對稱結構。這種設計實現兩大根本性改進：

（1）120°平滑過渡：磁力線轉向角度從90°銳角變為平緩鈍角，避免磁通擁擠

（2）零切割全連續：整個磁路無切割斷面，晶粒取向全程一致

圖1：磁路結構對比

 傳統疊片鐵心（能量陷阱）        立體卷鐵心（高效通路）
      ↑ 急轉彎                  ↗─╮  磁力線
      │ 90°硬轉折             ╱    ╲  120°平滑轉向
      ↓←┐                  ╱      ╲
    ┌┴─┴┐               ╱ 三相磁通 ╲
    │ 高損區│           ╱   互鎖抵消  ╲
    └┬─┬┘            ╱────────╲
      └─┘           磁路連續無接縫

●損耗降低的物理機制

立體卷鐵心通過三個核心特性實現損耗突破性下降：

（1）磁滯損耗降低38-45%
特性利用：120°平滑轉角 + 零接縫設計
磁力線全程沿硅鋼片軋制方向流動，避免局部磁密畸變。磁通密度波動率從±25%降至±8%，使磁滯回線面積顯著縮小（P_h ∝ B2）。

（2）渦流損耗降低50-60%
特性利用：連續晶粒取向 + 超薄帶材
磁路無橫向斷口，徹底阻斷渦流通路。結合0.23mm超薄硅鋼帶（傳統為0.3mm），利用渦流損耗與厚度平方成正比原理（P_e ∝ d2）：
厚度減薄23% → 渦流損耗直降41%

（3）異常損耗降低40-50%
特性利用：晶粒一致性 + 磁密均勻化
磁疇在連續晶粒環境中同步翻轉，碰撞摩擦大幅減少。實測磁疇運動能耗降低52%。

3.能效驗證：理論與實踐的完美統一

●鐵損模型的工程解讀

國際通行的Bertotti鐵損分離模型：
總鐵損 = 磁滯損耗 + 渦流損耗 + 異常損耗

 P_Fe = k_h f B^β + k_e (f B)^2 + k_ex (f B)^{1.5}

立體卷鐵心的實測數據驗證：

數據經瑞士SGS實驗室認證（測試標準IEC 60076-1）

●立體卷鐵心的綜合優勢

4.制造工藝：精密控制實現理論優勢

立體卷鐵心的卓越性能建立在三大核心工藝的精密協同之上。恒張力卷繞控制是整個制造過程的基礎，通過激光測距傳感器實時監測并調整硅鋼帶張力，將波動嚴格控制在±0.2N/mm2范圍內（相當于±1.5%的精度）。這項工藝的突破性意義在于：硅鋼片在張力超過15N/mm2時磁導率會顯著劣化，而精密張力控制不僅避免了磁性能損傷，更確保了三相磁路的幾何對稱性誤差小于0.3%，使得鐵損波動降至2%以內，為后續工藝奠定決定性基礎。

氫氣氛梯度退火工藝則是激活材料潛能的關鍵步驟。在純氫保護氣氛中，硅鋼帶以3℃/min的精密梯度升溫至780℃±5℃，并保溫2小時。這種特殊環境使得氫原子能夠滲透晶界，有效消除卷繞過程中的機械應力，同時促使晶粒重新定向排列。其直接效果是磁導率提升35%，晶粒取向一致性恢復至軋制原材的98%以上，僅此一項就使鐵損再降8-12%，相當于在分子層面重塑了硅鋼的電磁特性。

立體激光定位焊接完美解決了結構強度與磁性能的矛盾。拋棄傳統的螺栓緊固方式（螺栓壓力會導致局部晶格畸變），轉而采用脈沖激光在非承力區域進行微點焊，焊點直徑嚴格控制在0.3mm以內。這種創新焊接模式既避免了熱影響區對晶粒取向的破壞（熱影響區<50μm），又實現了40%的結構強度提升，同時確保鐵心整體磁導率波動小于1%。整個制造體系的工藝創新使產品超越IEC 60076-20 Tier 1標準21%，成為少數同時滿足美國DOE 2016最高能效與中國CQC一級認證的尖端技術。

結論：

立體卷鐵心變壓器通過三維連續磁路設計，以120°平滑轉角消除磁通畸變、零接縫結構阻斷渦流通路、三相磁通互鎖降低鐵軛磁密，實現空載損耗直降35-50%（IEC 60076-20認證）。配合恒張力卷繞、氫氣氛退火、激光微焊三大精密工藝，在315kVA機型上創造空載損耗375W的行業里程碑，30年運營可節省$12，100能源成本。這種磁路與工藝的雙重革新，已成為滿足全球新能效法規的核心技術——完美對稱的磁路，即是電能傳遞的最短路徑。
