干式變壓器和油浸式變壓器的溫升限值有何不同？

在電力系統中，變壓器是電能轉換和分配的核心設備，其性能和可靠性直接影響電網的安全運行。變壓器在運行時會產生熱量，因此溫升（Temperature Rise）是衡量其性能的重要指標。干式變壓器（Dry-Type Transformer）和油浸式變壓器（Oil-Immersed Transformer）由于冷卻方式不同，其溫升限值存在顯著差異。本文將詳細解析兩者的溫升限值標準、影響因素及其背后的技術原理，幫助電力工程師、設備采購人員和相關行業從業者更好地理解這一關鍵參數。

全球范圍內，IEEE、IEC、ANSI等標準組織對變壓器的溫升限值有明確規定。通過對比分析這些標準，我們可以更清晰地了解不同場景下如何選擇合適的變壓器。

1.溫升限值的定義及其重要性

溫升（Temperature Rise）是指變壓器在額定負載下運行時，內部溫度與環境溫度的差值。例如，若環境溫度為30°C，變壓器的繞組溫度為110°C，則溫升為80K（注意：溫升單位是開爾文K，而非攝氏度°C）。

Δθ=Tmeasured?Tambient

示例：環境溫度40°C時，繞組溫度110°C → 溫升=70K。

為何溫升控制關乎系統生死？

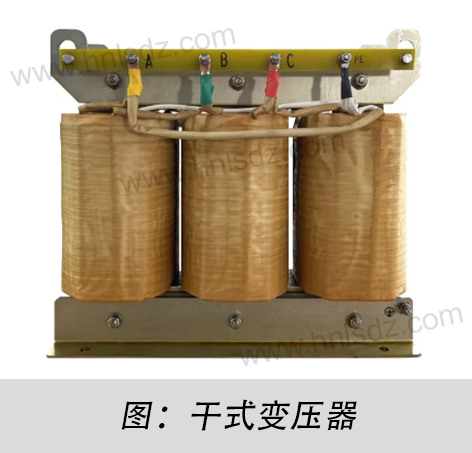

2.干式變壓器的溫升限值

干式變壓器依靠空氣冷卻，其絕緣系統通常采用環氧樹脂（Epoxy Resin）或Nomex?紙。由于空氣的比熱容和導熱系數較低，干變的散熱能力較弱，因此溫升限值通常比油變低。

根據IEC 60076-11和IEEE C57.12.01標準，干變的溫升限值如下：

● 為什么干變溫升限值較低？
干變的散熱依賴空氣對流，而空氣的導熱能力遠低于變壓器油。因此，為保證絕緣壽命，溫升限值必須嚴格控制。例如，F級絕緣（155°C）的干變允許100K溫升，但實際運行時通常控制在80K以下以提高可靠性。

● 干變溫升計算模型

干變溫升與負載呈指數關系：

Δθ=ΔθR×(IIR)1.6

·ΔθR：額定溫升（如100K）

·IIR：負載率

示例：F級干變在120%負載時，溫升=100× (1.2)1.6≈135K（超限值35%）

● 運維注意點

·空間布局：距墻體≥300mm（強制對流需≥150mm）

·環境清潔度：粉塵覆蓋使散熱效率下降15-30%

·高頻負載：每日超載次數≤3次，間隔需>4小時（避免熱累積）

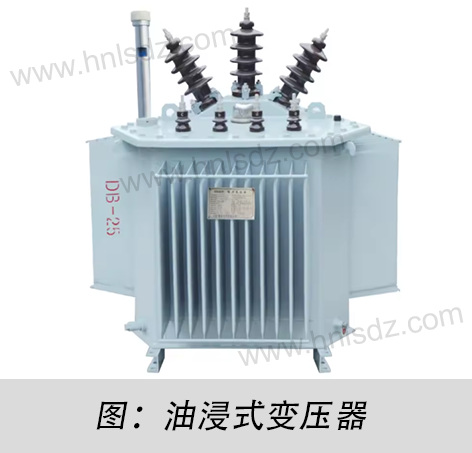

3. 油浸式變壓器的溫升限值

油浸式變壓器采用礦物油或合成酯作為冷卻和絕緣介質。油的比熱容高，且可通過油泵強制循環（如ONAN/ONAF/OFAF冷卻方式），因此散熱能力更強，溫升限值通常更高。

根據IEC 60076-2和ANSI C57.12.00，油變的溫升限值如下：

為什么油變的溫升限值更高？

·油的冷卻效率高：礦物油的導熱系數（0.12 W/m·K）遠高于空氣（0.026 W/m·K），可快速帶走熱量。

·油的熱穩定性：優質變壓器油可長期承受100°C以上溫度而不會分解。

·強制冷卻設計：大型油變采用風冷（ONAF）或強油循環（OFAF），進一步降低溫升。

4. 影響溫升的關鍵因素

● 負載類型（負載曲線）

?連續負載：溫升趨于穩定，接近設計限值。

?間歇負載：短時超載可能通過熱時間常數（τ=30-120分鐘）緩沖，但需滿足IEC 60354的負載導則。

（1）分層限值體系

（2）溫升計算模型（IEC 60354導則）

油變動態溫升公式：

Δθo=Δθo

R+τ×(dPdt)

·τ：熱時間常數（小型油變≈1.5h，大型≈3h）

·dP/dt：損耗變化率

應用場景：計算風電場的負載波動溫升

（3）運維注意點

·油位監控：油膨脹率≈0.0007/°C，溫升40K時體積增加2.8%

·油質劣化：酸值>0.1mg KOH/g時散熱效率下降12-18%

·冷卻系統：風扇故障導致ONAF模式溫升增加40%

● 環境溫度

IEEE標準定義“環境溫度”為30℃年平均溫度。在高溫地區（如中東），需選擇更高絕緣等級（如H級干變）。

● 冷卻方式

干變通常采用AN（自然對流）或AF（強制風冷），油變則采用ONAN/ONAF/OFWF等。強制冷卻可降低溫升，但增加能耗。

5.溫升計算與監測

● 溫升計算公式

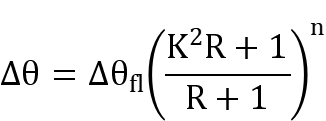

油變繞組溫升可通過IEC 60076-7的微分方程估算：

其中：

?：實際溫升

?：滿負載溫升

?：負載系數（實際負載/額定負載）

?：銅損/鐵損比

?：經驗指數（油變n≈0.8，干變n≈1.0）

● 在線監測技術

現代變壓器常采用光纖測溫（DTS）或紅外熱像儀實時監測熱點溫度，確保運行安全。

油變尖端方案

·光纖DTS系統：

o精度：±1°C，分辨率0.01°C

o直接嵌入高壓繞組，實時繪制 三維溫度場

o通過拉曼散射相位差定位熱點（公式：

ΔT=c*Δ?4πL*α

ΔT=4πL*αc*Δ?

α為光纖系數）

·溶解氣體分析(DGA)：

oC?H?濃度>50ppm預警熱點（150°C↑）

結論

干式與油浸式變壓器的溫升限值差異，本質是空氣與油介質的熱物理性能鴻溝—空氣導熱率僅為礦物油的1/5，比熱容不足其1/2，這迫使干變必須接受更嚴格的溫升約束（典型值80-100K vs 油變65K/熱點78K）。在選擇時，環境適應性和全生命周期成本將成為關鍵決策因子：對于數據中心、商業建筑等室內場景，干式變壓器憑借免維護、無泄漏風險的優勢成為首選，但需通過強制風冷和H級絕緣補償散熱短板；而在能源電站、海上平臺等戶外嚴苛環境中，油浸式變壓器憑借油介質的高熱容特性和可擴展的強油循環冷卻（OFAF/OFWF），在同等功率下實現更緊湊的設計與更長的過載耐受時間。未來技術演進已明確兩條路徑：干變將通過納米摻雜環氧樹脂（如AlN填料提升40%導熱率）突破散熱瓶頸，油變則借力生物基絕緣液（燃點>320°C）重塑溫升安全邊界。

我們建議工程師在最終選型前，使用符合IEC 60076-14數字孿生模型的仿真工具，輸入當地氣候數據與負載圖譜，量化評估20年運維周期內的熱老化損失，從而在安全性與經濟性之間獲得全局最優解。

結論

干式與油浸式變壓器的溫升限值差異，本質是空氣與油介質的熱物理性能鴻溝—空氣導熱率僅為礦物油的1/5，比熱容不足其1/2，這迫使干變必須接受更嚴格的溫升約束（典型值80-100K vs 油變65K/熱點78K）。在選擇時，環境適應性和全生命周期成本將成為關鍵決策因子：對于數據中心、商業建筑等室內場景，干式變壓器憑借免維護、無泄漏風險的優勢成為首選，但需通過強制風冷和H級絕緣補償散熱短板；而在能源電站、海上平臺等戶外嚴苛環境中，油浸式變壓器憑借油介質的高熱容特性和可擴展的強油循環冷卻（OFAF/OFWF），在同等功率下實現更緊湊的設計與更長的過載耐受時間。未來技術演進已明確兩條路徑：干變將通過納米摻雜環氧樹脂（如AlN填料提升40%導熱率）突破散熱瓶頸，油變則借力生物基絕緣液（燃點>320°C）重塑溫升安全邊界。

我們建議工程師在最終選型前，使用符合IEC 60076-14數字孿生模型的仿真工具，輸入當地氣候數據與負載圖譜，量化評估20年運維周期內的熱老化損失，從而在安全性與經濟性之間獲得全局最優解。
