三坐標測量儀檢測機器人部件：高精度形位公差方案

三坐標測量儀在工業機器人零部件檢測中，需同時滿足尺寸精度與形位公差的高要求。以推力型機器人平衡缸為例，如果在生產過程中，缸體出現內孔同軸度偏差、圓柱度超差等形位公差偏差過大的問題，可能導致裝配返工和產線停工，從而導致企業交貨質量和時間不達預期。

某公司就曾在批量生產的過程中受困于檢測效率低、數據難以統一管理等問題，最終通過引進橋式三坐標測量儀得以解決。本篇文章便將從平衡缸的檢測難點出發，重點分析三坐標測量儀如何在關鍵尺寸與形位公差的自動化檢測中搭建高效的質量控制流程。

三坐標測量儀正逐漸成為企業質量控制的核心設備之一，公司為了解決零部件的精度與效率問題，選擇與國內自主測量品牌合作，讓我們結合本次需求具體展開聊聊。
需求客戶是一家專注于汽車沖壓模具和工業機器人研發制造的企業，產品已覆蓋國內60%的主流新能源車企，業績連續5年復合增長率超過40%。但隨著供貨體量不斷加大，該企業之前使用的測高儀、卡尺等量具，無論從測量的精度和效率，還是從對數據的統一管理來說，都已無法滿足現代化的質量控制標準。
該企業雖有意更新測量設備，卻因對高精度三坐標測量儀存在"進口、價格昂貴”的固有印象，遲遲未能推進采購。直到接觸了派姆特PRIME橋式三坐標測量儀，經過嚴密的技術溝通與樣件檢測，確認其測量精度能夠滿足生產需求，并且性價比與服務優勢尤為突出，最終決定敲定采購，作為品質管控的核心檢測設備。
三坐標測量儀選型:橋式三坐標怎么選
在明確了使用三坐標測量儀可以解決機器人平衡缸檢測需求后，接下來的關鍵便是:三坐標測量儀的型號那么多，到底怎么選?

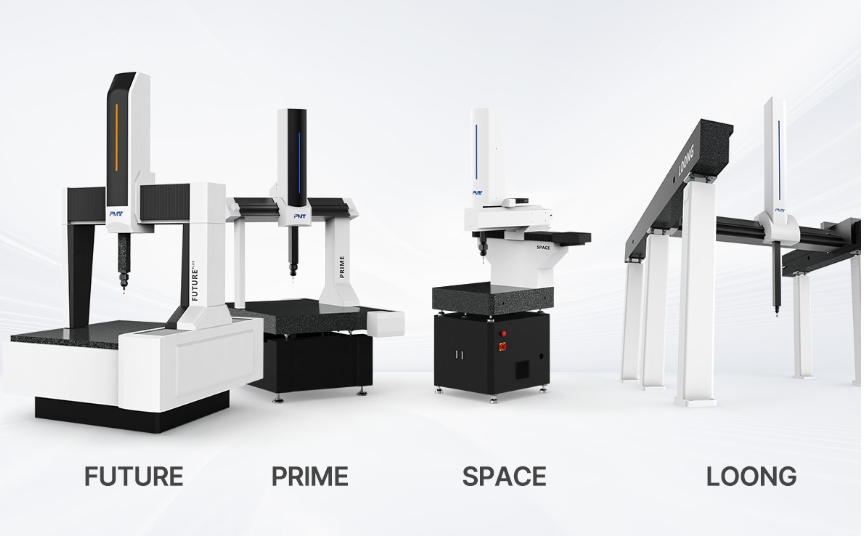

三坐標測量儀有橋式、龍門、車間型三種類型可供選擇，龍門三坐標適用于大型工件的測量，車間型三坐標通常被置于車間現場使用。

推力型機器人平衡缸屬
于中小型的高精度零部件，并且企業通常會為其配置專門的計量室，因此，選用橋式三坐標測量儀進行測量是比較合適的。

PRIME橋式三坐標測量儀精度達2.8μm，能夠完全滿足機器人平衡缸尺寸與形位公差的精度需求，等邊三角形橫梁的設計結構，在保證穩定性的同時，也提升了檢測
速度，綜合來看，在實用性與成本之間達到了平衡，是檢測機器人平衡缸綜合的選擇。客戶公司在經過詳盡對比后，最終選擇該設備。
PRIME三坐標測量儀檢測方案:批量檢測怎么做

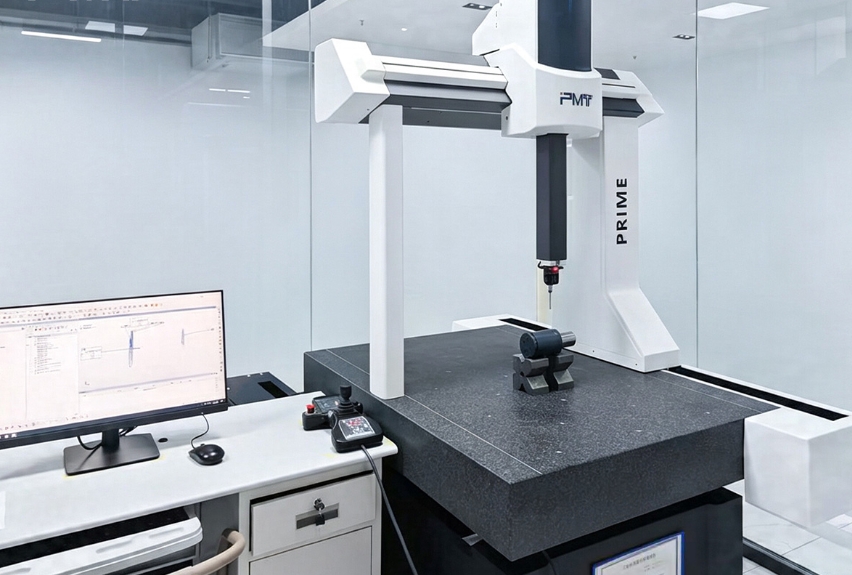

在實際使用過程中，在具體配置上為PRIME橋式三坐標配備了UCCT3控制器、PMT AMH20 Kit自動測座組合、PMT INSPECT三維測量軟件，硬件與軟件協同工作，通過編制三坐標全自動測量程序，實現推力型機器人平衡缸批量化檢測。

為了確保測量結果的準確性和一致性，需要對測前、測中，測后的關鍵步驟進行嚴格把控:
確立測量基準，從源頭保障測量精度

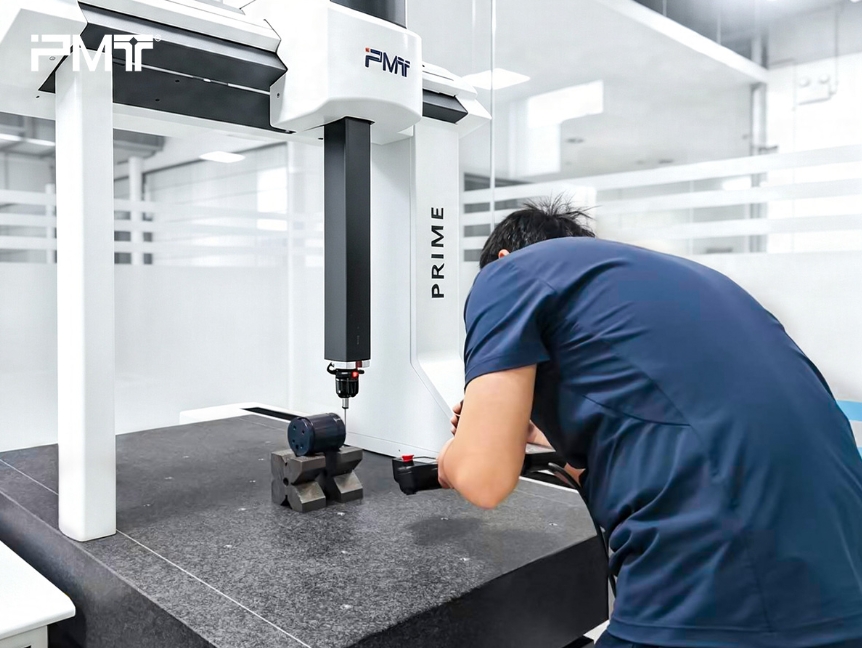

正式使用三坐標測量前，需嚴格保證20±2℃恒溫無振動的環境，規范清潔、校準測針，并且裝夾工件，將工件軸線與三坐標測量儀軸線大致找平，確保裝夾無松動。
為后續精密測量奠定可靠基礎。
精準捕捉尺寸及形位公差
推力型機器人平衡缸的測量難點在于:具有大長徑比、多檔深孔及嚴苛的同軸度要求。在使用三坐標測量儀進行深孔測量時，極易引入測桿彎曲造成的誤差，且多孔
同軸度評價易受局部孔段偏差影響，導致誤判。因此在測量時，需要重點關注以下2點:

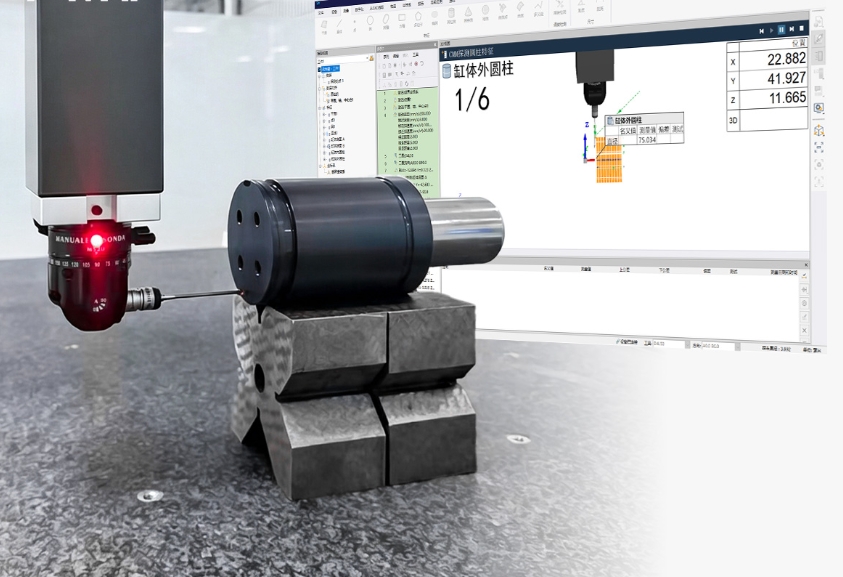

測量完成后，PMT INSPECT三維測量軟件會基于實測坐標系，將線性尺寸(如p45、φ75、臺階高度)與圖紙公差進行精準對比，同步輸出圓柱度、同軸度、垂直度等形位公差，自動判定工件是否合格。
最后，調用三坐標測量儀中經過驗證的模板一鍵生成標準化報告，實測數據。偏差值。評定結果及工件名稱，設備信息。環境溫濕度等均自動導入，并可附上測量界面截圖，確保檢測資料100%可追溯;報告支持中英文PDF格式導出歸檔，便于后續調取分析。

橋式三坐標測量儀常見問題解答

Q1:除了缸體外，橋式三坐標測量儀，還能測量哪些工件?
橋式三坐標測量儀通用性很好，由于其結構剛性高、精度穩定，因此特別適合對精度要求較高的工件測量,經常被用于中小型、高精度零部件的尺寸檢測、形位公差檢和質量控制。通過更換測針、裝夾工具等基礎配置，可對箱體、軸類、殼體、模具等各類零部件進行精密測量。
例如:派姆特(PMT) PRIME橋式三坐標測量儀采用等邊三角形橫梁與航空鋁合金框架結構，擁有卓越的結構剛性。其精度可達2.8μm，并提供6種不同的機型(測量范圍覆蓋600x800x600 mm至1000x2000x800 mm)，能滿足從中小型精密零部件到中大型工件的多樣化檢測需求，被廣泛應用于汽車、模具、機械加工、精密制造及航空航天等領域的質量控制中。

Q2:橋式三坐標測量儀和PMTINSPECT三維測量軟件操作難嗎?操作員需要什么基礎?
設備的操作難度很大程度上取決于軟件，PMT INSPECT三維測量軟件在易用性上做得不錯:提供向導式操作界面，操作員可根據界面提示進行操作，很好上手，并且團隊交貨時會進行現場培訓，還會定期在蘇州總部開展客戶培訓活動，普通質檢員經過2-3天培訓即可獨立完成編程和批量檢測，無需專職計量工程師。

Q3:國產橋式三坐標測量儀品牌，和進口品牌相比，差距大嗎?
近幾年的發展，國產橋式三坐標無論從精度還是使用感上，已經可以替代進口設備，企業無需花費大幾十萬的去購買進口三坐標，國產設備就能滿足工業測量的需求，并且服務更勝一籌。

客戶對三坐標測量儀的真實評價
工業機器人零部件的測量，比較看重注精度、重復性、效率以及軟件的操作性。說實話，我們一開始對國產設備還是有點顧慮的，但用下來發現，這臺派姆特三坐標測量儀還真挺不錯的，比我們預期的要好。測量結果的一致性表現很好，關鍵是軟件界面清晰，功能布局也合理，操作起來真的不像想象中那么難，我們的質檢員培
訓了兩天就能上手編程了，整體性價比真的高。

橋式三坐標測量儀檢測案例總結
本次機器人平衡缸檢測案例中，三坐標測量儀針對推力型機器人平衡缸對缸體內孔同軸度、圓柱度等關鍵形位公差進行了精密測量，確保產品能夠滿足裝配要求，并保障內部活塞運動的順暢性。同時，三坐標測量儀的批量檢測功能，提高了重復測量時結果的一致性與檢測效率，配合專業的三維測量軟件--PMT INSPECT，可對測量流程及數據進行統一管理，便于后期調取使用。無論是生產過程中還是成品完成后，都能實現高效、可靠、可追溯的質量控制流程。
橋式三坐標測量儀在該案例中的穩定表現，驗證了國產高精度三坐標測量儀在工業機器人零部件檢測中的實用性與性價比。如果想了解更多的三坐標測量技術，歡迎聯系我們，我們將與您共同探討測量難題與前沿應用。
