彎管測量方式：關節臂管件檢測方案

彎管廣泛應用于汽車、航空航天、工程機械、液壓裝備及能源等行業。與普通規則零件不同，空間彎管往往包含多個直線段、彎曲段和空間旋轉關系，依靠傳統測量方式很難快速、完整地獲取管件的三維幾何狀態。尤其面對多彎、長尺寸及柔性易變形管件時，檢測效率和重復性一直是質量控制中的難點。

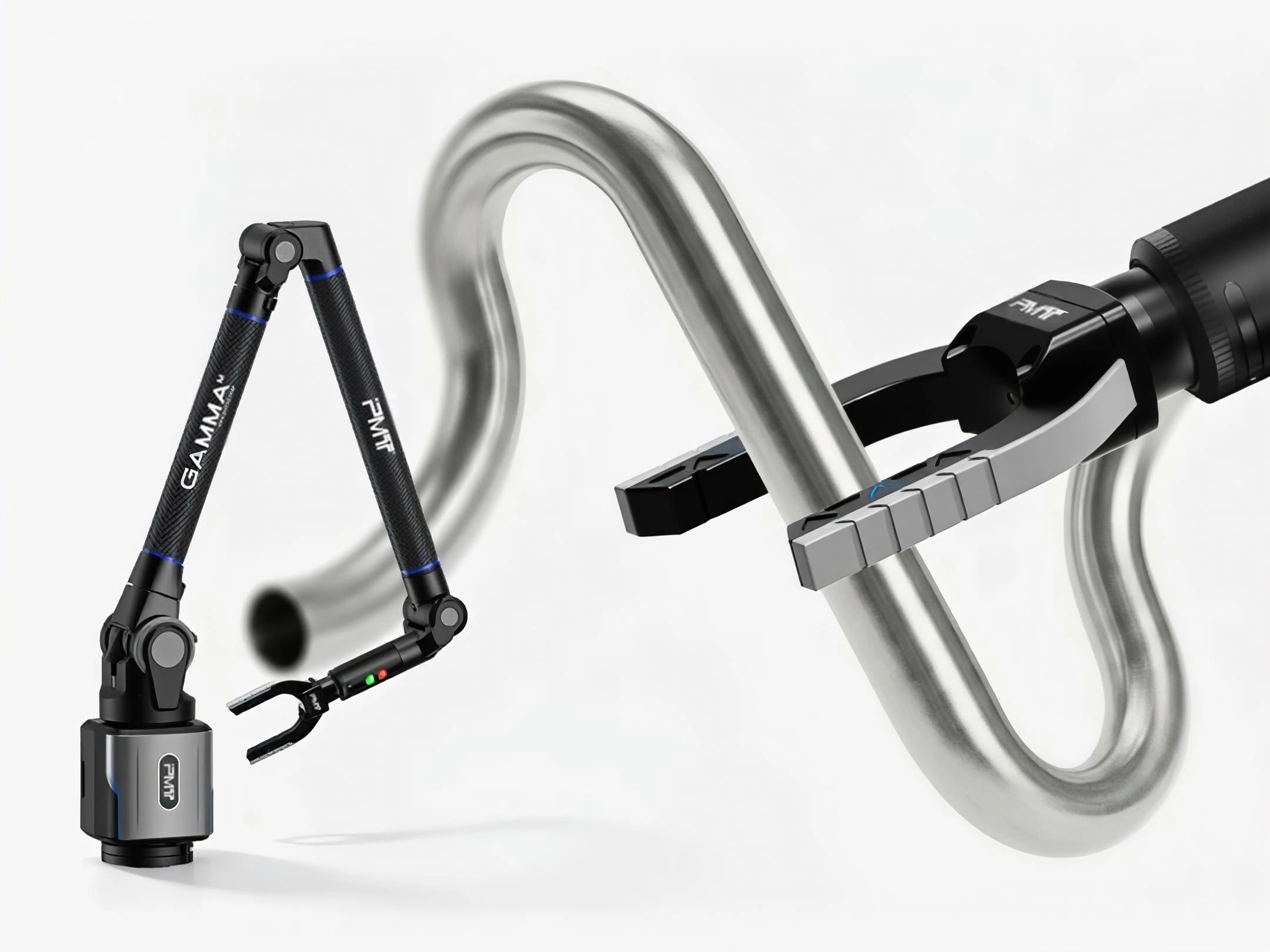

PMT派姆特GAMMA彎管測量關節臂可針對性解決上述質控問題，是管件大批量生產中可標準、可流轉的高效檢測工具。

01 · 為什么選擇彎管專用關節臂？

在企業生產任務中，彎管檢測主要分為空間尺寸精度和彎頭成型質量，兩項全部合格方可視為良品。針對彎頭成型質量，傳統千分尺、測厚儀、深度尺等工具可進行測量。而基于空間尺寸測量，則需使用三維測量設備進行檢測。
細分來看，現代智能設備如橋式三坐標測量機、接觸式關節臂三坐標、手持式三維掃描儀等在內的三維測量設備普遍存在明顯短板，無法兼顧現場適配性、軟管件無損測量、LRA快速精準輸出、CNC彎管機聯動四大需求。這也是多數企業管件精度不穩定、檢測效率低的核心原因。

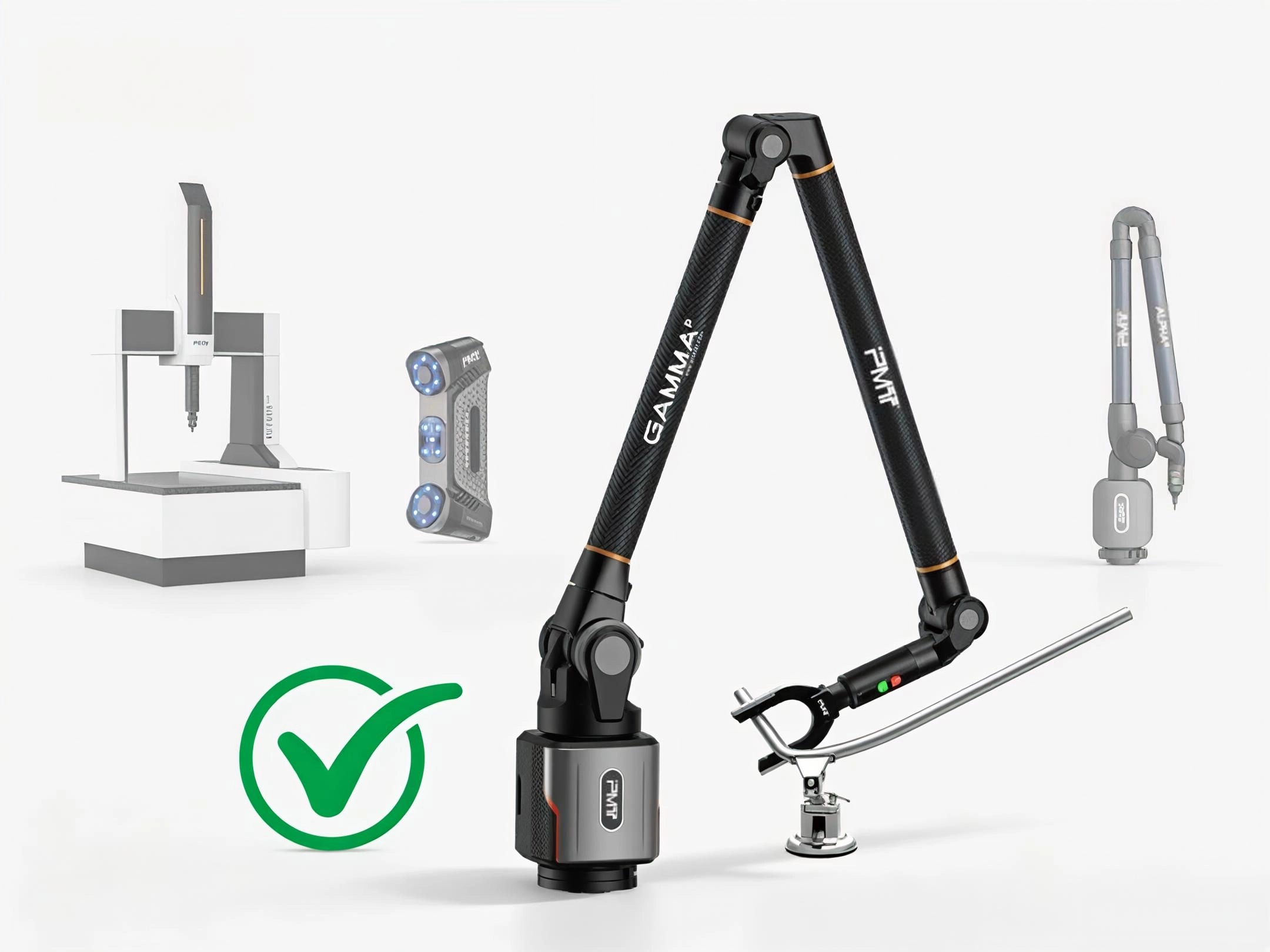

三維測量設備檢測彎管對比 橋式三坐標測量機
精度表現：高，但裝夾環節影響真實數據
檢測速度：較慢
短板：接觸測針會擠壓薄壁/軟管變形；無法車間現場作業，不支持批量抽檢
適用場景：實驗室精密抽檢

手持式三維掃描儀
精度表現：整體形貌精度較高
檢測速度：快
短板：無法直接提取管件中心線，無法輸出LRA參數，只能看形貌
適用場景：工件形貌掃描和逆向工程

接觸式關節臂三坐標
精度表現：較高，依賴測頭逐點采集
檢測速度：一般
短板：軟管、薄壁管件易變形
適用場景：常規管件的通用尺寸檢測

GAMMA彎管測量關節臂

精度表現：管件專屬高精度，中心線、LRA數據精準可控
檢測速度：極速
優勢：非接觸無損測量、無形變；直接輸出XYZ、LRA(YBC)；支持彎管機數據閉環
適用場景：全場景管件批量檢測、工藝調試、數據互通

通過以上對比不難看出，派姆特GAMMA彎管測量關節臂綜合優勢突出，從根本上規避并解決了軟管件測量易變形、無法輸出彎管偏差補償參數、無法聯動彎管機、現場批量檢測效率低等問題，是適配生產現場檢測的專用高效工具。

02 · 詳解GAMMA彎管測量性能
GAMMA彎管測量關節臂依托7軸關節臂三坐標主機，將接觸式測頭更換為智能叉測頭（I-Fork），結合PMT INSPECT三維測量軟件中的管件專用模塊，完全針對管件特性定制優化，落地性強。
本系列設備搭載穩定的紅外線激光探測技術，全程采用非接觸式探測，零擠壓、零變形、零損傷，可以對各種顏色、材質、結構和表面的管件進行無損掃描。

多種規格可選，免安裝工具

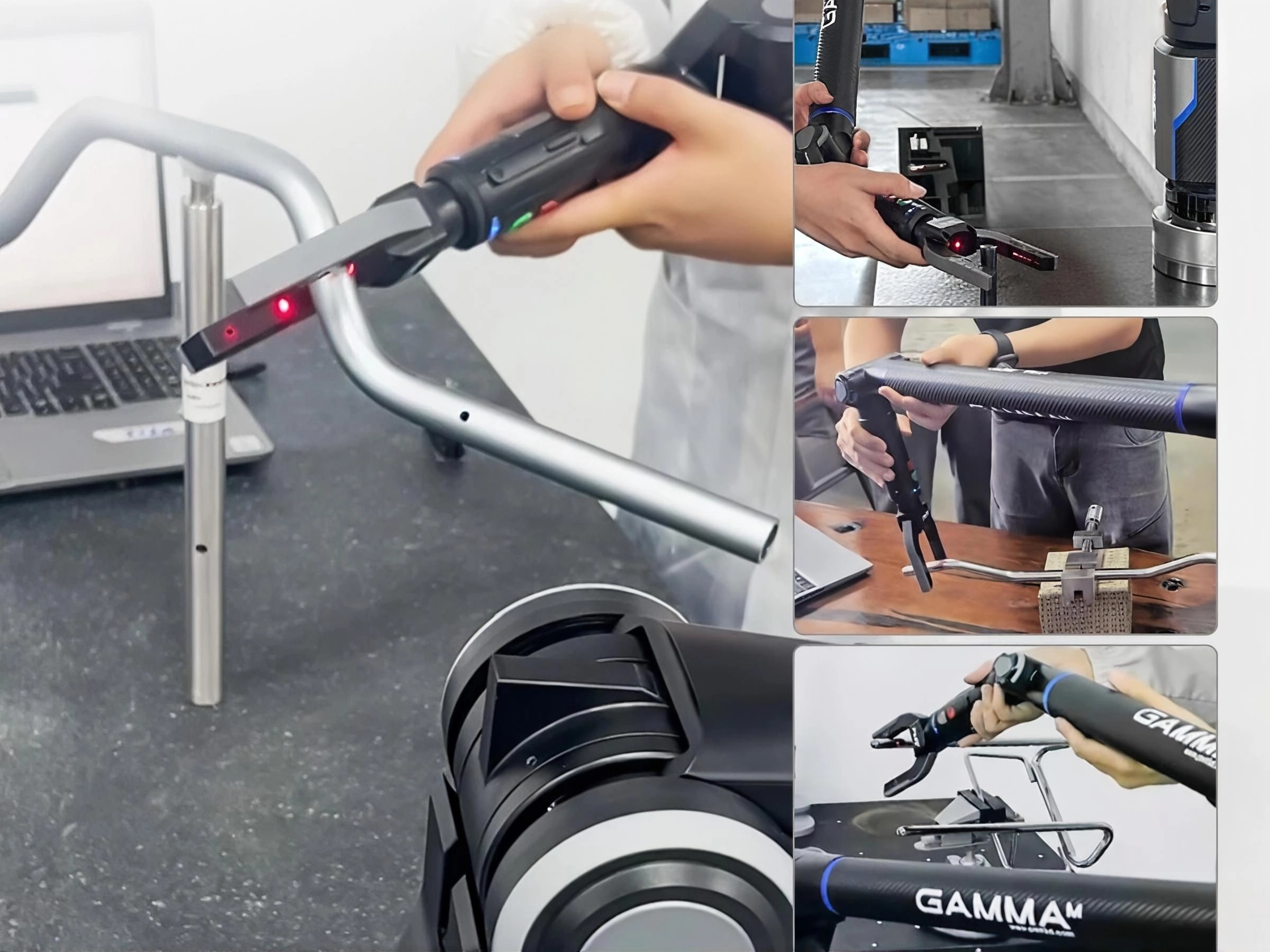

I-Fork專用管件測頭無需借助額外安裝工具，多規格配置滿足各種尺寸管件的測量，有效規避測量過程中管件受壓變形問題。在設備使用時需利用校準棒對叉測頭進行校準即可，后續同規格型號使用無需進行二次校準。

30秒掃描，現場適配性強

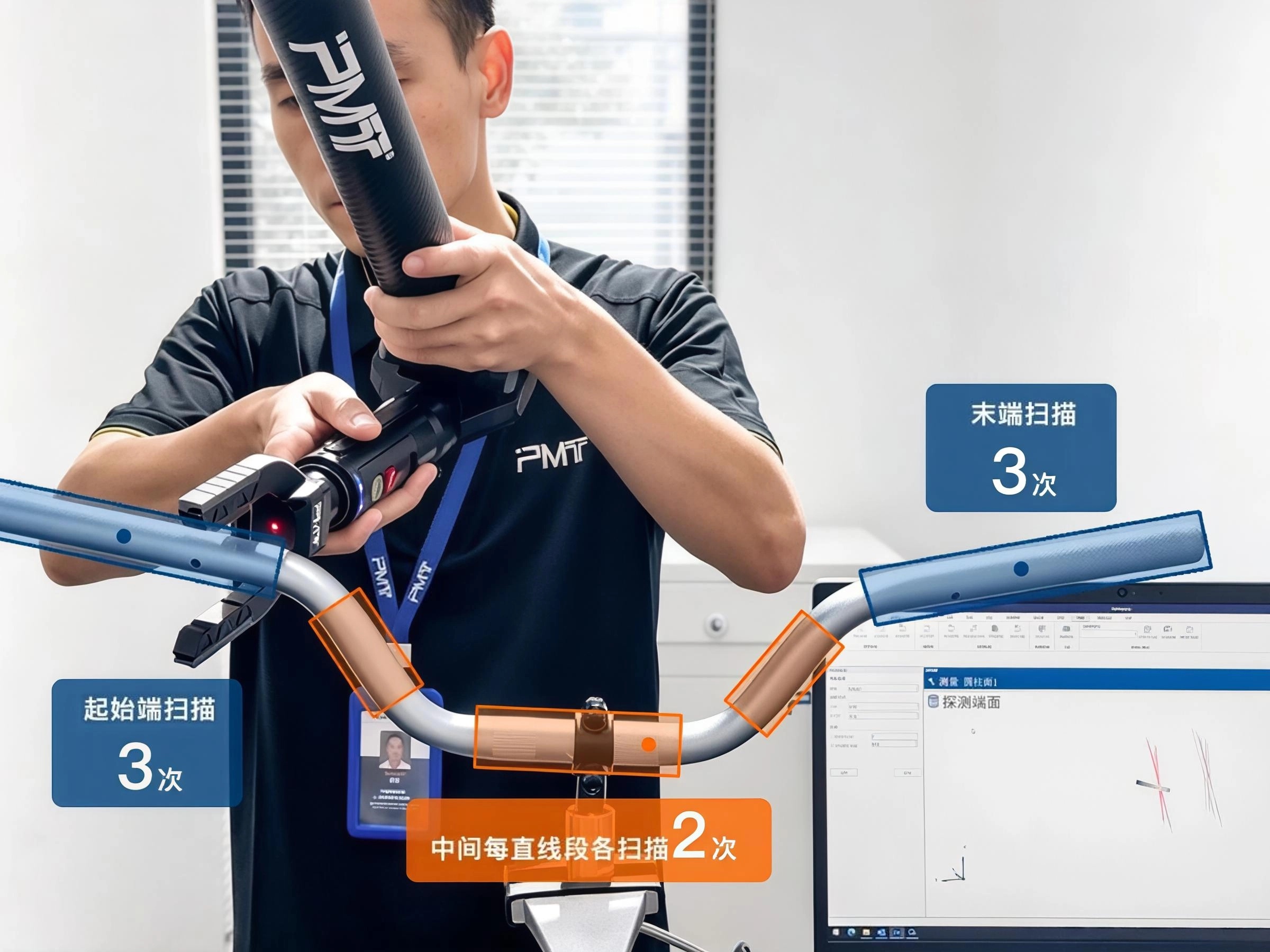

在彎管檢測中，無需復雜定位、無需全段掃描，操作時將彎管測量關節臂前端的叉測頭垂直于管件，從起始端到末端依次掃描，起始端和末端掃描3次，中間段掃描2次，完成后點擊“生成彎管”，30秒便可完成全尺寸數據評價，打破傳統檢測“慢、繁、低效”的瓶頸，適配車間批量抽檢、全檢的生產節奏。

專屬管件算法，一鍵輸出LRA

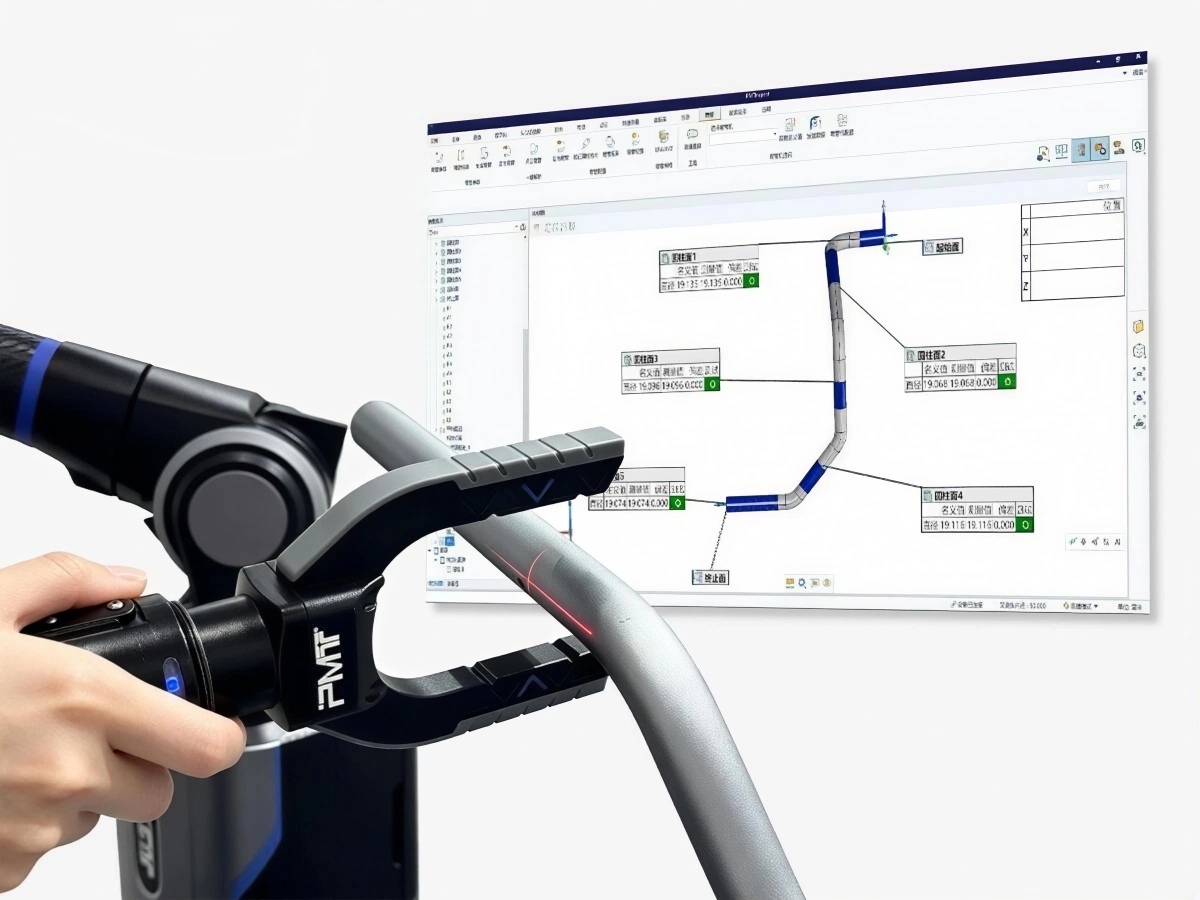

PMT INSPECT三維測量軟件具備管件擬合算法，掃描完成后便可自動獲取管件中心線、直線段、彎曲段、交點和切點等關鍵特征，同步獲得XYZ交點坐標，用于質檢比對和裝配驗證。同步獲得LRA數據，無需二次換算。實測所獲數據與理論數據進行比對，便可精準判斷管件空間尺寸精度，快速解決角度偏移、位置偏差等問題。

CNC彎管機協同，檢測端驅動生產端

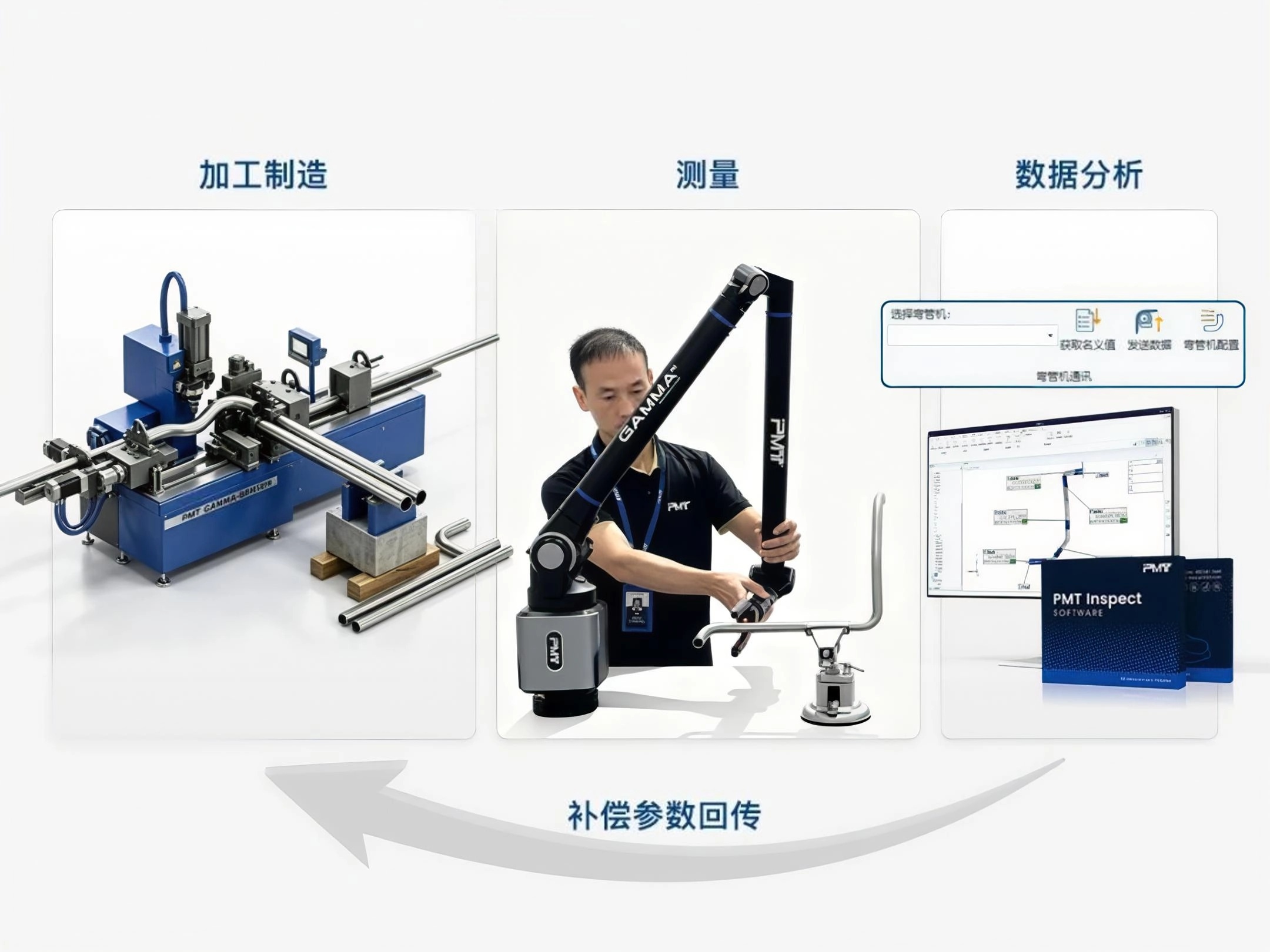

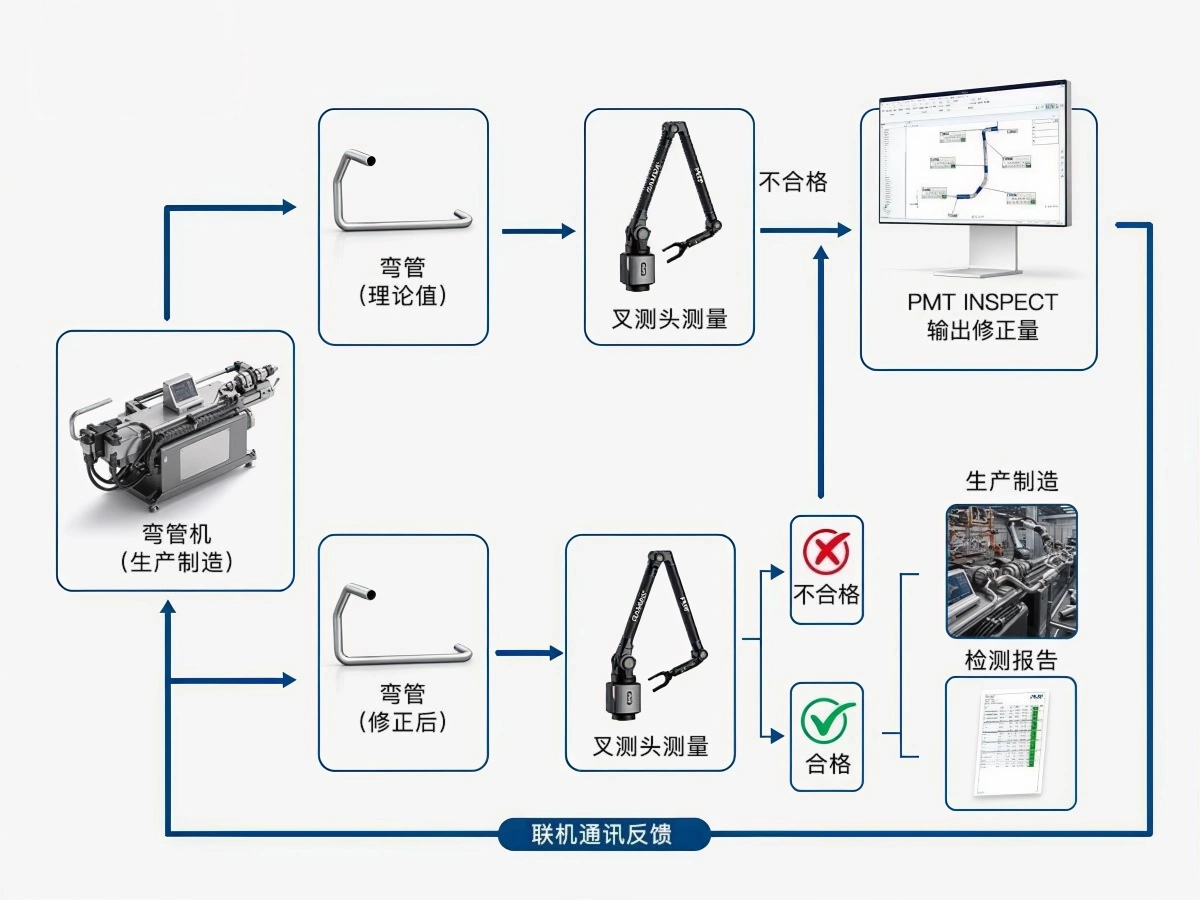

派姆特彎管測量關節臂與INSPECT軟件相結合這一模塊，快速形成了可供生產調整參考的修正數據。設備支持一鍵導出測量結果，并可依據不同品牌NC或CNC彎管機的通信協議，通過文件、網絡或其它接口傳遞數據。實測LRA偏差值直接同步至機床，自動觸發加工參數的更新。這套流程把偏差分析、參數修正、復測和量產銜接在一起，檢測端數據驅動生產端，環環相扣，高效便捷。

03 · 管件檢測中常用的參數說明

使用彎管測量關節臂三坐標進行檢測之前，首先需要了解上文提到的2組數控彎管專用的管件參數：XYZ和LRA（YBC）。
XYZ
表示彎管中心線的起點、交點和終點或其它關鍵特征在當前坐標系中的空間坐標，用于描述管件實際的空間位置和幾何形狀。
LRA（YBC）
L意為Length：表示彎管每一段的長度；R意為Rotation：代表旋轉角度；A意為Angle：表示彎曲角度，此為管件測量最為核心的參數。在彎管機加工體系中，通常以YBC表示。Y對應L送料長度、B對應R空間扭轉角、C對應A彎曲角度。LRA為測量分析術語，YBC 為機床加工指令術語，兩組參數完全等效互通，均是彎管行業通用的標準化參數體系。

04 · 彎管測量常見問題解答
Q1什么檢測情況下選擇彎管測量關節臂？
若您大批量生產彎管，需要快速檢測LRA參數，實現CNC彎管機工藝閉環，推薦選擇GAMMA彎管測量關節臂定向匹配彎管檢測需求。當然，GAMMA系列拓展靈活，若需接觸式探測，只需拆卸叉測頭便可完成常規點位測量。若進一步涉及全域外形掃描，只需選配藍光掃描頭，進行拆卸更換即可。所有切換均依托GAMMA 7軸關節臂主機，快速拆裝、快速匹配，從容應對企業不斷變化的多種檢測任務。
Q2影響彎管測量精度的因素有哪些？
影響彎管測量結果的因素主要包括管裝夾方式、環境溫度以及測量方法等。派姆特（PMT）GAMMA關節臂測量機整機通過了-20℃至60℃的溫度循環和IP54防塵防水等環境適應性測試，在車間現場測量時的穩定性優。
Q3 GAMMA彎管測量關節臂可以匹配蛙跳嗎？
可以。當管件長度超過關節臂三坐標的單站覆蓋范圍時，可通過蛙跳或多站測量擴展測量范圍。操作時需設置穩定的公共特征或坐標轉移基準，分站采集后完成數據拼接，再統一提取中心線并計算結果。
Q4彎管工件沒有圖紙可以逆向嗎？
可以。對于無圖紙樣管，先采集管件表面或中心位置數據，PMT INSPECT三維測量軟件會自動生成中心線并識別直線段和彎曲段，隨后計算XYZ及LRA參數。完成檢查后可輸出中心線或管件模型，此方式用于設計復原、工裝制作或彎管程序的建立。

05 · 派姆特關節臂：管件檢測專家

從硬件端的高速數據采集，到軟件端的智能分析處理，GAMMA彎管測量關節臂與PMT INSPECT三維測量軟件相互協同，在精度、效率與便捷性上達到了平衡。

這套系統將靈活性與智能化融入每一個環節，既縮短了現場等待時間，又降低了人為誤差風險，使復雜管件的測量不再棘手，成為一種簡單、可靠的日常操作。
